采用音频译码器的红外遥控器

05-07 02:28:54 | http://www.5idzw.com | 红外线热释遥控电路图 | 人气:398次
标签：电路图讲解,电路图练习,http://www.5idzw.com 采用音频译码器的红外遥控器,http://www.5idzw.com

相关元件PDF下载：


5G7555   LM567   CD4022   CD4011   LM741

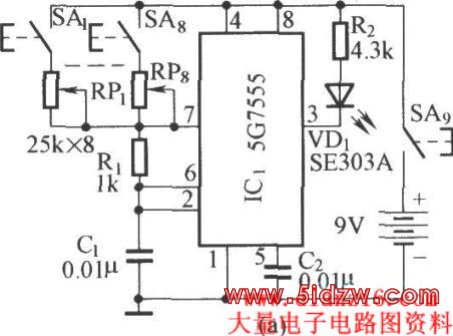

八通道遥控发射器:

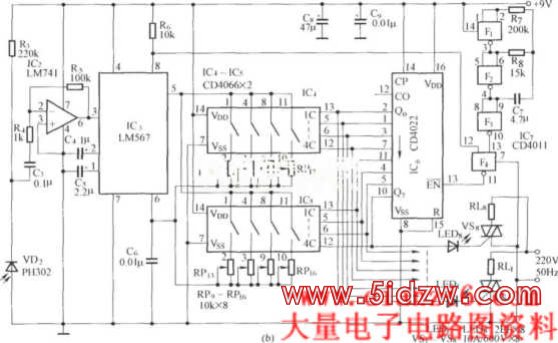

接收,电压放大,解码电路:


，采用音频译码器的红外遥控器
