TM703 TM702
TM703/702为家用电器九功能红外遥控发射/接收专用集成器件。通过扩展还可应用于其它电器设备的遥控控制方面。
151703/702外形引脚图

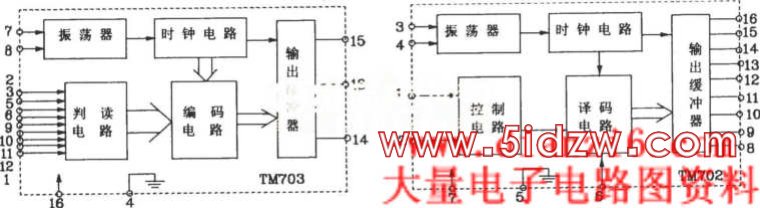

TM70Y702内部原理框图
电气参数
TM703/702红外遥控发射/接收器件极限工作参数为:直流电源电压范围为(VDD+0.3v)~5.0v;输入/输出电压为(GND-0.3V)~(VDD+0.3v);工作温度范围0~50℃;储存温度范围为-25~+100℃。

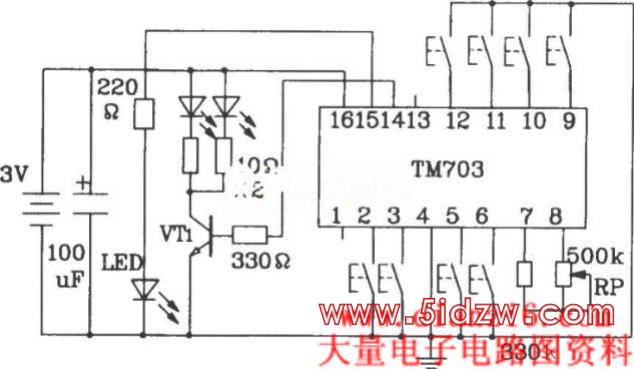

TM703构成的红外遥控发射典型应用电路
