由控制电压实现移相的触发电路图,http://www.5idzw.com

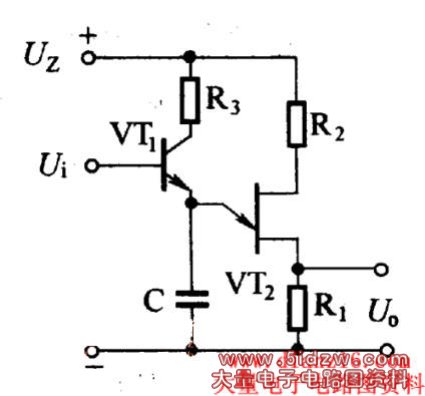

该电路如图所示。电路中用半导体三极管代替了充电电阻R，在三极管的基极上加有控制电压Ui，当Ui改变时，VT1的集电极电流IC也随之改变。当IC增加时，触发脉冲前移;当IC减小时，触发脉冲后移，从而达到了移相的目的。
由电压控制移相的触发电路路
，由控制电压实现移相的触发电路图
该电路如图所示。电路中用半导体三极管代替了充电电阻R，在三极管的基极上加有控制电压Ui，当Ui改变时，VT1的集电极电流IC也随之改变。当IC增加时，触发脉冲前移;当IC减小时，触发脉冲后移，从而达到了移相的目的。
由电压控制移相的触发电路路
，由控制电压实现移相的触发电路图
