简易防盗报警电话附加电路图

11-21 10:31:52 | http://www.5idzw.com | 报警控制电路图 | 人气:939
标签:电路图讲解,电路图练习,http://www.5idzw.com 简易防盗报警电话附加电路图,http://www.5idzw.com

  笔者经过分析,设计出一款用成品电话机改装的防盗报警附加电路,具有取材容易、制作简单、成本低、操作方便、安全可靠等优点。

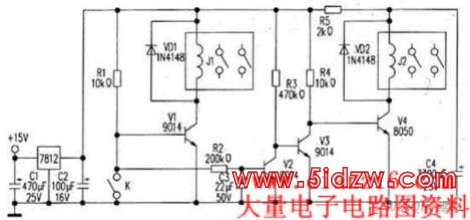

  原理简介:电路如附图。K为干簧管,断开后,V1导通,驱动继电器J1控制电话机的叉簧开关吸合湘当于电话机被“摘机”。另一路控制信号经R2和C3延迟后(按图中的RC参数实测约6s)由V2、V3放大。V4驱动继电器J2,控制电话机中的“重拨”键。C4为储能电容,平时经R5向其充电,当J2吸合后,由于R5不能向J2继续提供足够的驱动电流而失电断开。其目的是不让“重拨”键长时间闭合,影响话机的工作。


  安装使用:该电路无需制作电路板,体积较大的器件是电源变压器和两个继电器。电源部分的整流滤波稳压元件可以搭焊在变压器上。控制部分的所有元件可以搭焊在继电器上。可在话机中找一个合适的位置加以固定,必要时,可用热熔胶固定。电话机中的叉簧开关取消不用,由J1直接取代。焊接时,注意常开(闭)触点关系。J2接电话机中的“重拨”键。如用的是双触点继电器,另一组刀位(备用)可控制发声报警器。开关K视监控点的个数而定,可全部串联。使用时,先断开K,插上电源,此时J2不会吸合,输入要预设的电话号码,然后闭合K。窃贼破门(窗)而入时,K断开,电话机将在不被窃贼发觉的情况下自动向预设的电话号码拨号,以便在最短时间内擒贼。(四川  蒋雄)



  ,简易防盗报警电话附加电路图
