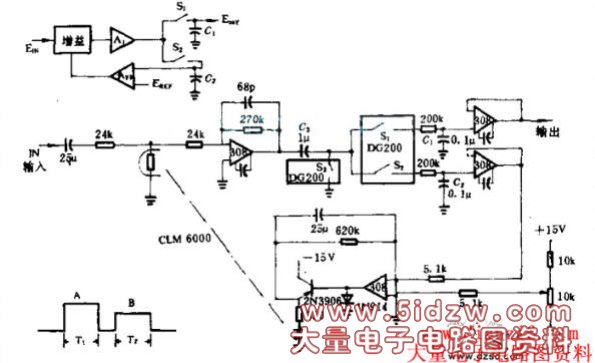

本电路用于2个信号共用同一输入线路的情况,例如,2只发光二极管交替地照射到单只光电池等。本电路测量2个未知数之比值,精度优于1%。在周期T1期间,输入信号经S2采样,存贮在C2,以便与基准电压作比较,所得到的结果经过可切换的放大器网络AFE,加到增益控制元件CLM6000。该闭合环器调节信号增益,使比值的分母等于基准电压。与时间T2相对应的分子乘以同样的增益,所以分子的输出正比于所需要的未知数比值B/A。
