高精度恒流电路图

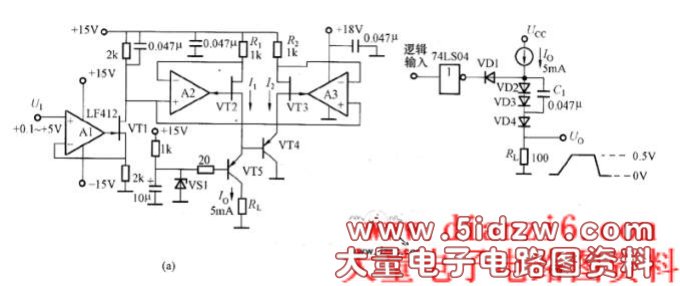

　　图所示为高精度恒流电路及应用实例。图（a）所示电路中，在恒流电路与负载之间增设接地回路，这样，负载变化时电流快速恢复稳定。A1和VT1构成电压／电流转换电路，可将地电平信号转换为后级恒流电路所需要的+15V电平，A2、VT2、VT3等构成标准的恒流电路，设定R1＝R2而提供相等电流I1=I2。VT5的基极由稳压二极管VS1提供＋5V的稳定电压，因此，VT5的发射极电压不受负载变化的影响而保持为+5.7V。另外，由于共基极电路的发射极输人阻抗低，因此A2与VT2构成的恒流源不受负载变化的影响，处于理想的工作状态。

　　图（b）所示为高精度恒流电路的应用实例，它是将这种恒流电路与开关电路组合成高精度脉冲发生电路。VD2和V D3构成电平移动电路，VD1和VD4是采用肖特基二极管构成的开关电路。多个这种电路的组合可构成高精度D／A转换器。

　　图 高精度恒流电路
