3dd13调整管恒流源电路图

11-21 22:05:27 | http://www.5idzw.com | 数字电路电路图 | 人气:287次
标签：电路图讲解,电路图练习,http://www.5idzw.com 3dd13调整管恒流源电路图,http://www.5idzw.com

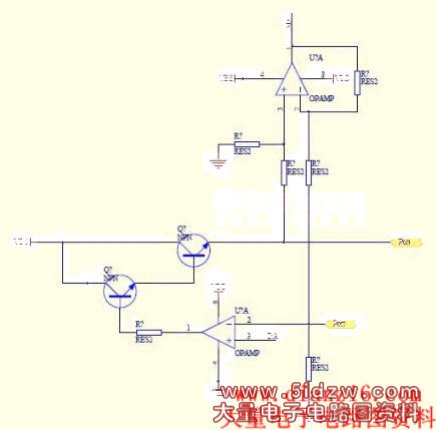

       这是我设计用来给蓄电池充电的数控恒流源。D/A转换器输出一个电压值到下方运放的同相端，电路中的电流I=Uad/采样电阻，两个PORT用来接蓄电池的+、-极。上面的运放接成放大倍数为1/4的放大电路。用来测量蓄电池的电压！！图中调整管为3dd13。



  ，3dd13调整管恒流源电路图
