LM2900构成的增益可线性调节的减法电路图,http://www.5idzw.com
如图所示为增益可线性调节的减法电路。
![LM2900构成的增益可线性调节的减法<a target=]()
电路图 " src="/adianzi/UploadPic/2010-11/20101121215031961.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
根据电路分析可得：
改变Rw可调节增益，且增益是线性变化的。
该电路中由于输入端采用两个运放作为电压跟随器，因此可较大提高输入电阻。电路选用器件为LM2900(同类产品有CF2900／CF3900、LM3900)。该系列器件为单片集成的电流差动四运算放大器，这种差动运放一般又称为“诺顿”放大器，其特点是电源范围宽，且双电源、单电源都可工作，输出有短路保护，比一般通用运放输入偏置电流较低，带宽较宽，输出幅度足够大，封装密度高，使用方便，因而应用场合特别广泛。LM2900的主要参数典型值如下表所示。

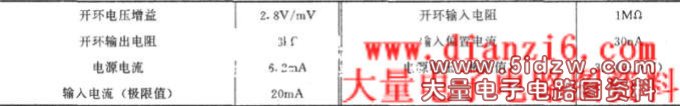

表1 LM2900的主要参数典型表
