硬件与主板搭配知识（装机必读）,http://www.5idzw.com
每个人都希望是和睦家庭中的一员，和睦的家庭磕磕碰碰的事非常少，这会让我们少操心。其实配机的时候也就是在给主机选择好的“家庭成员”，硬件之间搭配不浪费，各自都能够更好的发挥出性能常常是同学们所关心的。今天，琪琪老师就教大家如何做好“一家之主”，让硬件搭配合理。
课前预习
从图中大家可以看到主板各个接口与芯片组有一些线连接着，这些线负责数据的传输，大家看看这个图，记住分别有哪些接口和北桥芯片、南桥芯片连接着就可以了。
CPU进“家门”须看前端总线
首先要选的家庭成员是CPU，要和主板和谐工作，前端总线是我们考验它的标准。
前端总线是什么
前端总线（Front Side Bus，简称FSB）就是CPU与芯片组连接的通道，它的主要任务是负责CPU和北桥芯片的数据交换。前端总线速度越快，数据交换的速度就越快。前端总线常常会在主板包装盒上明确标出（如图1），单位为MHz。
图1
如何考验
我们在介绍CPU的时候说到了CPU的前端总线。考验CPU时，我们要把它和主板上的前端总线都看看。当一方前端总线频率高于另一方时，较高频率的前端总线会运行在较低的前端总线频率上，造成资源浪费，降频的一方性能没有完全发挥出来。比如主板最高能够支持1066MHz前端总线，而Intel Core 2 Duo E6550前端总线却是1333MHz，当这颗CPU插入这款主板使用的时候，CPU前端总线就只能运行在1066MHz的频率上，让CPU无法正常发挥性能。而当前端总线为800MHz的Celeron处理器使用时，拖后腿的则成了CPU，虽然CPU能正常发挥性能，但主板原本可以跑到1066MHz的前端总线就只能运行在于800MHz的频率上。所以我们可以认为只有当主板所能支持的前端总线频率和CPU所使用的前端总线频率相同的时候，前端总线的资源才能够得到最充分的利用。同学们在搭配主板和CPU的时候，应该注意它们所支持的前端总线频率（图2）。
图2CPU包装盒上标明前端总线
AMD方面实行的是HT总线技术，和Intel的一样，HT总线的速度表示了CPU到芯片组之间的数据传输速度。目前市场上的HT 2.0和3.0总线同时存在，频率分别为1400MHz和2600MHz，HT 3.0向下兼容HT 2.0。而采用65nm生产工艺的Athlon64 X2处理器的HT总线频率一般为1000MHz，即便是把这些CPU放在总线频率为1400MHz的HT 2.0主板上使用也不会有什么障碍。所以大家很少从总线角度谈论AMD CPU和主板搭配问题，一般认为只要包装盒或者说明书上说明支持这款CPU，价格合理就行了。
小贴士：HT是HyperTransport的简称，一种为主板上的集成电路互连而设计的端到端总线技术，目的是加快芯片间的数据传输速度。最新推出的HT总线技术已经到3.0版本，总线频率可以达到2600MHz。
显卡发挥好不好，看接口带宽
显卡“进屋”其实有不少“门槛”。兼容性方面，只是由于PCI-E 2.0接口兼容现行的PCI-E 1.0接口，所以接口版本替换过程中没有出现太大的“波澜”。而在无大风大浪的环境中，PCI-E 2.0平稳地在1.0的基础上让带宽翻番（2.0版本为500MB/s）、使供电能力增加……
接口外形方面，虽然厂商有意让消费者从外形上就可以分别出接口（图3），但我们必须得指出真正的差距是接口带宽。

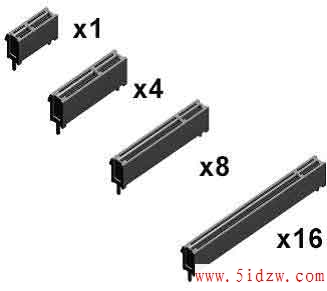

图3 几种不同的PCI-E插槽
如何分别
其实主流显卡都是支持PCI-E ×16总线接口的，能不能发挥显卡全部性能就得看接口提供多少带宽。目前主板上有PCI-E ×16、PCI-E ×8、PCI-E ×4、PCI-E ×1等几种接口。PCI-E ×1接口提供250MB/s的带宽；而专用于连接显卡的PCI-E ×16接口则拥有4GB/s（PCI-E ×1的16倍，PCI-E×8和×4接口带宽计算同理）的带宽。单向为4GB/s、双向为8GB/s的PCI-E ×16接口足以满足现在各种主流显卡的需要。但随着显卡性能的一再提升，说不定未来某一天，在PCI-E ×16上插一块性能超强的显卡，就会让接口成为瓶颈。这也是PCI-E 2.0出现的一个原因，目的是为未来的高性能显卡提供足够的带宽。
内存“入赘”须过两道关
内存品牌比起CPU就多得多了，我们的选择面也更大。想“入赘”我家电脑，须过两道关（以Intel平台为例）。
如何过关
第一关就是看主板支持内存与否。我们常常会看到主板的包装盒或者说明书上印着最高支持DDR2 800或者DDR2 800/ DDR2 667/DDR2 533的字样（图4），其实这表示了主板所能支持的内存规格，同学们只要在主板支持的内存规格范围里选择就可以了。
图4 中文意思：支持双通道DDR2 667，支持2GB内存容量
第二关就需要确定具体哪个规格的内存最合适。这就要请出刚才才进“家门”的CPU。通过课前预习的图片，我们可以看见Intel平台的内存和CPU是通过北桥芯片交换数据的，北桥芯片起到了一个中转站的作用，所以从理论上来说只要内存传输数据的速度和北桥芯片传输速度相同就可以了。比如CPU所支持的前端总线频率为1066MHz，那我们就可以通过公式：带宽＝位宽×频率÷8，得到CPU前端总线带宽＝64bit×1066MHz÷8≈8.5GB/s（实际为8528MB/s）。如果采用单通道的内存，那么内存带宽最好也是8.5GB/s。通过公式就算出内存频率为1066MHz（DDR2 667中的667就是指的内存频率）正好匹配，但现实生活中DDR2 1066的内存价格偏贵，普通消费者无法接受。这时候双通道就起作用了，当组成双通道后，位宽由原来的64bit变为128bit，通过公式：带宽（8528MB/s）＝位宽（128bit）×频率（MHz）÷8，得到频率为533MHz。所以我们只要购买两条频率为533MHz的DDR2内存就可以了。
小贴士：双通道内存兼容性
只要主板支持双通道技术，大家在升级内存、购买新机时都会考虑组建双通道。这时就要注意内存兼容性问题，虽然市面上有超频性能较好的双通道内存套装卖，但价格都偏贵（图5）。所以我们建议普通消费者购买相同品牌、相同容量、相同频率的内存就行了。
图5 双通道内存套装更适合超频玩家
硬盘速度不快都怪我
本期的预习图片里面大家可以看见SATA接口和南桥芯片有条通道。目前这条通道达到3Gbps（300MB/s）的理论速度。但这条通道速度再怎么提升，对整个平台的性能提升都微乎其微，因为主要原因出在硬盘内部。
为何怪硬盘
目前主流的硬盘内部传输数据的速度大约为60MB/s，而传输数据的通道速度却有300MB/s，所以就有了硬盘是拖整台电脑性能后腿的说法。还好，硬盘也在不断进步。目前1TB的硬盘速度一般都可以超过80MB/s，对提升整机性能是比较有帮助的。
总结
本节课我们着重讲了接口与芯片组之间线的带宽。这些带宽就是我们配机时选择配件的标准。大家只要灵活运用带宽公式，让各类硬件组建一个“和谐家庭”是可以实现的。
