对于很多网友，还有很多人对串行硬盘非常陌生，如何让串行硬盘在自己的主板上正常工作，如何把操作系统安装到串行硬盘上，有没有什么技巧呢？这里我们就把这两大项分别进行图解介绍，对串行硬盘应用已经很了解的朋友大可忽略此篇。
一、 不同串行控制器下的BIOS设置
因为本次测试只用到了ICH5和VT8237两款支持串行硬盘的南桥，所以也主要以这两款南桥所配主板为例进行介绍。当然由于我们只是举例介绍，不同主板BIOS中的设置可能不完全相同，还需要读者能够举一反三，自己找到相应的选项进行相关的设置。
1． ICH5或者ICH5R

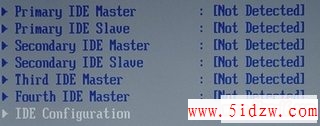

我们以本次测试所用的P4C800为例进行介绍，其板载的为ICH5南桥，首先我们要作的是把串行硬盘连接到主板上南桥芯片边上的SATA接口上，开机进行BIOS后，其BIOS设置过程如下。 *找到IDE配置的相关选项，本例中为“Main”菜单下的“IDE Configuration”，如下图，

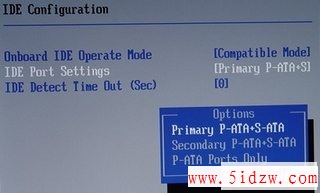

在其上按回车从而进入下一级界面（如下图所示），在Onboard IDE Operate Mode下面可以选择两种板载IDE操作模式（Compatible Mode和Enhanced Mode），当我们选择操作模式为Compatible Mode时，界面下面的IDE端口设置选项如图所示。
可以看到这里一共三个选项，原来在这种模式下，SATA设备其实是把端口映射到一个IDE接口上的，在这种模式下如果要使用SATA硬盘，就会有一组IDE接口不能用。
Primary P-ATA+S-ATA:此时表示串行硬盘将映射到第二个IDE接口上，此时Secondary P-ATA不可用，如果您在使用串行硬盘的同时还要使用原有的并行硬盘，请把并行硬盘安装到第一个IDE接口上，也即这里表示的Primary P-ATA。
Secondary P-ATA+S-ATA: 此时表示串行硬盘将映射到第一个IDE接口上，此时Primary P-ATA不可用，如果您在使用串行硬盘的同时还要使用原有的并行硬盘，请把并行硬盘安装到第二个IDE接口上，也即这里表示的Secondary P-ATA。
P-ATA Ports Only:这种模式下不识别串行硬盘，只能使用原有的并行硬盘。
另外要注意，如果把串行硬盘插在ICH5控制的两个SATA接口的第一个接口上（一般表示为SATA1），那在上面的并串混合模式中，它会自动占据映射通道的主盘位置，而如果串行硬盘插在SATA2上面，则自动占据映射通道的从盘位置。

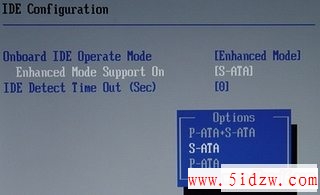

当我们选择操作模式为Enhanced Mode时，其下的端口设置发生变化，如下图所示。
在这种模式下，最多可用的端口有六个，这种模式下依然有三个选项。
P-ATA+S-ATA：并行和串行硬盘并存模式，此时最大可接六个硬盘（四个并行，两个串行）
-ATA：串行硬盘模式，此时可接两个串行硬盘
P-ATA：此时其实是一种映射模式，而且占据的是第一个IDE通道，如果串行硬盘是接在SATA1上，则映射出来的为第一个通道的主盘，如果接在SATA2上，则映射出来的是第一个通道的从盘。
www.5idzw.com

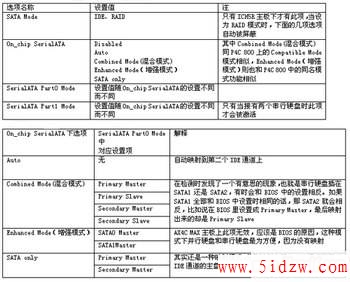

不过这里只是介绍了P4C800主板的BIOS情况，在本次测试中，发现还有一套非常常见的BIOS设置方法，下面用文字进行描述，此设置方法在Unika UP6PEN（ICH5）和Aopen的AX4C MAX（ICH5R）上验证通过。在AX4C MAX（ICH5R）的BIOS当中的“Integrated Peripherals”——“on chip IDE Device” 下有一个“on_chip SerialATA Setting”模块，在很多主板上都有类似模块，只是位置略有不同，此模块下的各选项名称各主板基本相同。一般有如下选项设置:
现在我们可以明确，并行硬盘和串行硬盘和平相处的关键就是映射位置和原并行硬盘所占的位置不要冲突。
2、VT8237

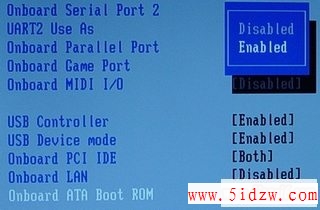

同ICH5的设置相比，这里的选项相对要比较简单一些，这里我们依然以测试所用的ASUS A7V600为例进行介绍。在BIOS中的“Advanced”菜单下，选择“I/O Device Configuration”进入下一级界面，在这里有一个选项“Onboard ATA Boot ROM”，

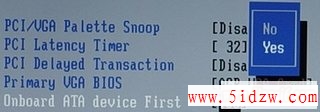

我们在这里选择Enabled，这样就打开了VT8237内置的SATA RAID控制器开关，此时重启计算机就可以识别出串行硬盘了。不过如果你还要选择串行硬盘作为启动设备，那么还需要进行另一项启动设置，还是在“Advanced”菜单下，选择“PCI Configuration” 进入下一级界面，在这里有一个选项“Onboard ATA device First”，我们在这里选择Yes，这样如果你的操作系统就安装在这块串行硬盘上，那么开机后就会顺利地从这块硬盘启动了。
3． 板载的串行控制芯片及独立PCI控制卡
如果你的串行硬盘是挂接在板载的串行控制芯片控制的接口下的话，设置起来也比较简单，我们以P4C800板载的PDC20378串行控制芯片为例，连接好串行硬盘，开机进入BIOS。

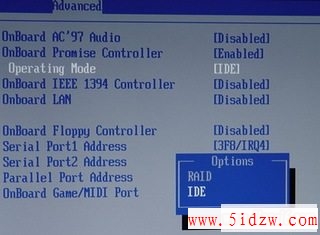

在“Advanced”菜单下的“onboard Devices Configuration”下打开板载串行控制器开关并设定好其工作方式，这一点很重要，如果设定为IDE，则在启动后会出现如下界面。

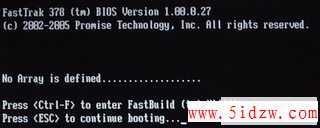

从图中的SATA378字样我们知道这里工作在IDE模式下，如果设定在RAID模式则此处变为FastTrak 378，如下图所示。
