图5
图6（点击上图可放大）

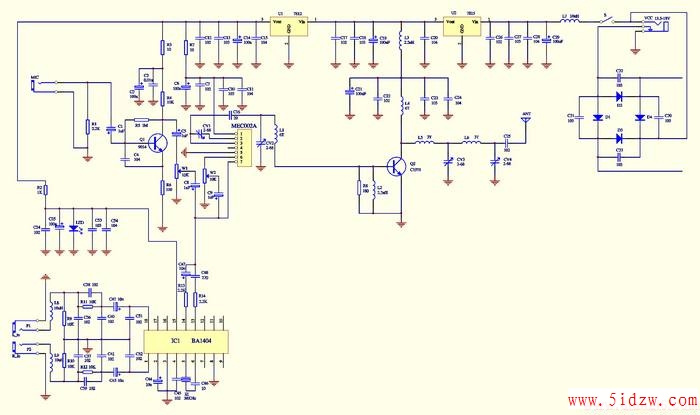

对于小区广播而言，目前的单声道广播已不能满足广大音乐爱好者的需求，更多的收听者希望收到高品质的调频立体声广播。图6就是在图1的基础上增加了一级由BA1404构成的调频立体声编码电路，使得该电路传送音质得到进一步的改善，它可以传送调频立体声信号。BA1404为一块调频立体声调制发射集成电路，在这里我们舍弃了其高频振荡部份不用，直接取其13脚输出的19KHZ的导频信号和14脚输出的音频信号对MEC002A的调频振荡电路进行调制。1和18脚所接元件构成调频预加重网络，配合接收机的调频去加重网络可有效地得到理想的频响，使接收音质最佳。LED除了提供电源指示外还为BA1404提供稳定的工作电压。两块发射板上还预留了麦克风音量控制电位器和电源开关的接线焊盘，用户可根据原理图自行改造，加上电源开关和麦克风音量控制电位器。
图7

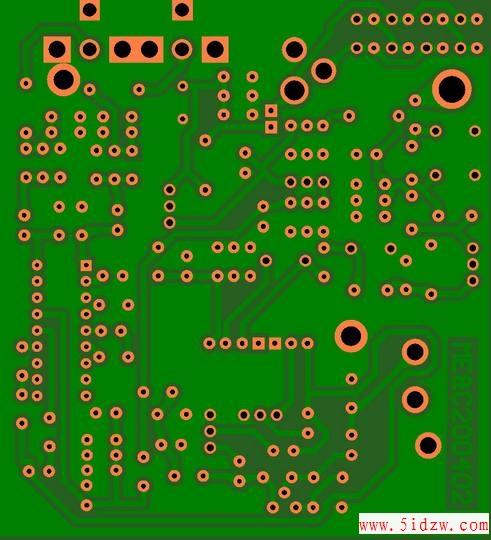

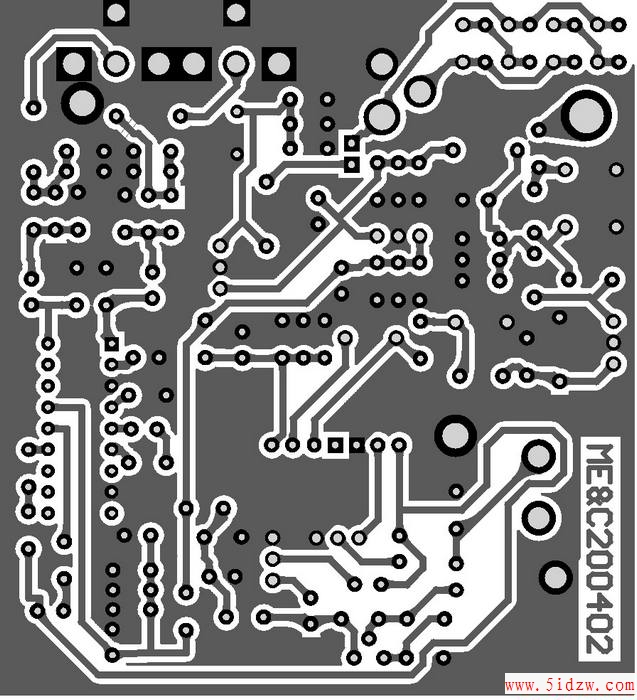

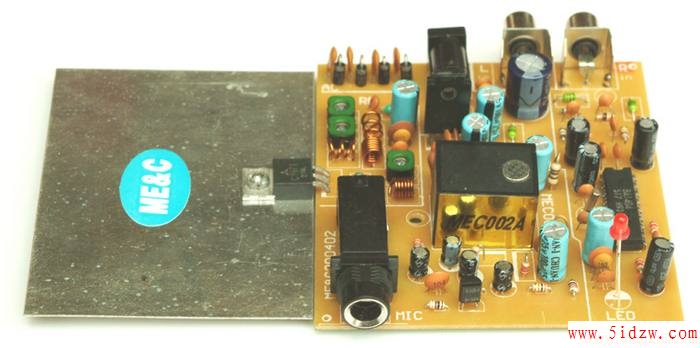

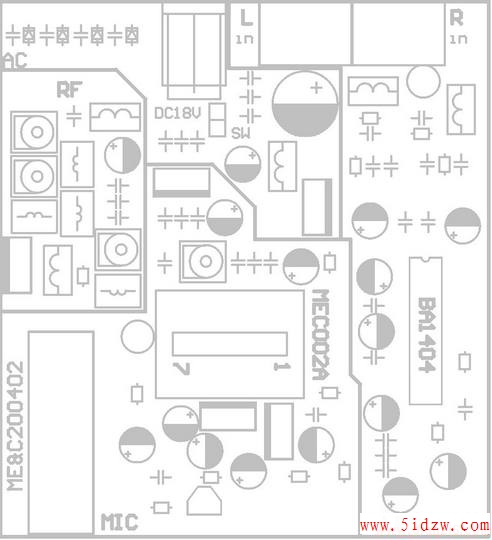

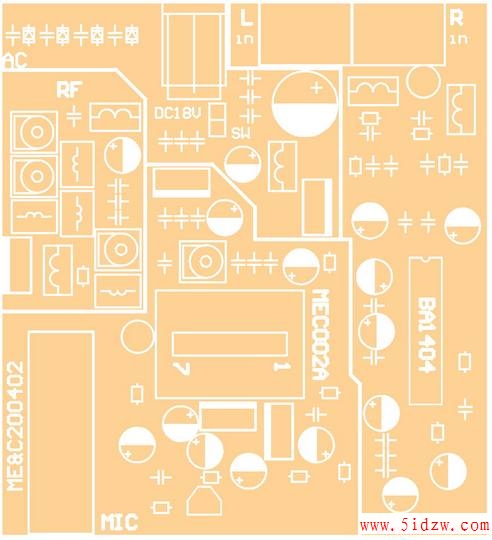

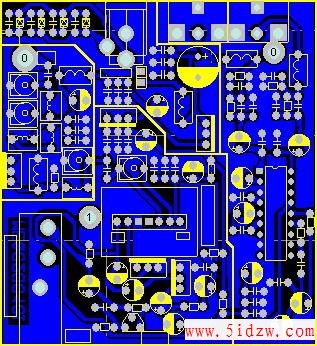

图7为调频立体声三公里板的整机装配图，图8为该电路的焊接层电路板图，图9为元件装配图，图10为实物装配图。
图8 图9
图10
使用注意事项：（１）音源与天线：由于本机的发射功率稍大，它所产生的场强足以影响周围屏蔽性较差的电器的的正常工作，在使用过程中建议将以上两种发射板采用金属盒屏蔽起来，并将天线引至室外或离音源较远的地方。本电路板在实际测试时，采用拉杆天线直接锁定在电路板上进行发射，当采用ＭＰ３播放器作为音源时靠近发射器ＭＰ３播放器不受干扰，但使用随身听或ＶＣＤ播放器作为音源时靠近该发射板三米之内会工作不正常，其它音源未经测试；但采用室外天线发射时不会有以上现象。另外，使用电脑作为音源也应远离发射器，特别是对于立体声发射板，会产生噪音。室外天线最好是使用闽实网站介绍的GP天线或采用羊角天线制作的＂半波偶极子＂天线，用50欧同轴电缆传输射频信号。使用1.5米的拉杆天线将比原板配套的1米的拉杆天线的发射距离大大增加。（２）电源：由于发射板的工作电流较大，对于供电的要求较高，要求电源的输出电流在18V时不小于800毫安，因而输出功率过小的电源将使发射板不能正常工作，比如使用两节9V的叠层电池串联，电池在极短的时间内电能将耗尽，使用直流适配器供电时亦要求其输出电流大于800毫安，工作电压务必选定在13.5-１８Ｖ。我们使用的测试电源采用ＴＬ４３１精密电压基准ＩＣ制成。（3）关于温漂的解决：本三公里板在开机的前几分钟内会随着工作温度的提高产生小范围的频率漂移，最后稳定在一个工作频率上，比较有效地解决办法有：Ａ．将电路中的CV2,CV4可调电容换成固定瓷片电容(带黑点高频电容),容量为20-68P范围内.(注:CV2的值的更改对发射频率有影响) Ｂ．将散热片固定到金属机壳上,加大散热面积,使热量尽快散发出,有条件的可为散热片加装小风扇。有上两点建议可有效克服三公里板因温度造成的频漂。
，小区调频（立体声）发射器的制作
