声控跳娃娃

标签：电子小制作,http://www.5idzw.com 声控跳娃娃,http://www.5idzw.com
BD437等PNP型三极管

BM

小型驻极体话筒

SA

1×2小型开关



131电动机



M2.5×10自攻螺丝2个



M2×4螺丝螺母7套



3V电池夹



φ2×6空心铆钉5个



50mm×25mm电路板

二、电路的制作与调试

图8-14是声控跳娃娃的电路板安装图，图中两个φ2.2的孔是电路板固定孔；图8-15是电路板元件图。对照电原理图图8-13中元器件的名称认清元器件。安装时首先将七只电阻器焊到电路板上，然后依次将电容器、三极管焊到电路板上，注意电解电容器的极性和三极管的管脚排列。小型驻极体话筒及小型开关和电池夹要通过导线与电路板连接。最后通过导线把小电动机连接到电路板上试验一下声控效果。只要元器件使用正确，焊接可靠，电路不需调整就可以工作。

三、跳娃娃的制作

(1)剪一65mm×1Omm的薄铁皮，参照图8-1所示做电机固定套。参照图8-2在瓶盖上钻孔，用M2.5×10的自攻螺丝把电机和固定套固定在瓶盖上。固定套与电机之间要垫一小块自行车内胎，防止电机松动。参看图8-11。

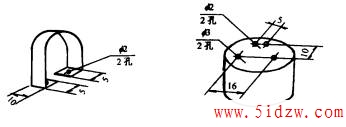

图8-1 电机固定套         图8-2 瓶盖安装孔(2)参照图8-3做偏心轴，先把粗铁丝的一端砸扁并钻孔，然后弯成图示的形状，最后把它焊在电机轴上。同时在电机两接线端各焊25cm导线一根。 图8-3 偏心轴 图8-4 底板固定架(3)参照图8-4做底板固定架。参照图8-5用三合板做一直径为85mm的底板。用空心佛钉把底板固定架固定在底板上。

4)用M2×4的螺丝把M2螺母固定在底板固定架内侧，并用电烙铁把螺母焊在底板固定架上。注意焊锡应焊在螺母的外侧，不能把螺丝也焊住。最后用改锥将螺丝拧下。
(5)参照图8-6用刻刀把吹塑瓶切开，并用剪刀修整吹塑瓶的下端并剪成齿状。照图在吹塑瓶上钻两个开关固定孔，用刻刀切一长方孔，切长方孔时要用木块垫实。在瓶身上开一φ10mm的圆孔，使话筒能紧紧地卡到上面。
(6)参照8-7做电路板固定架。参照图8-8做底板手柄。参照图8-9用空心锄钉将3V电池盒、电路板固定架、底板、底板手柄绑接在一起。
