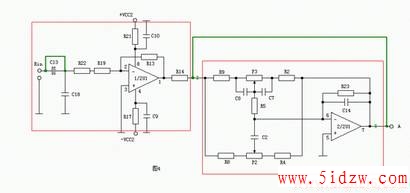

图4
绿线和绿叉是要改的地方，可以看出是R14输出后直接接到A点，断开了音调控制电路，R14同时应换为100Ω的电阻。这里把耦合电容C13去掉是因为电路少一颗电容，电路就减少一份音质的恶化，况且来自声卡的模拟输出大多都是电容耦合输出，而后级的LM1875也是使用耦合电容输入，对于直流漂移可以放心。图5﹑图6是改动后的PCB板示意图（注意音调控制电路部分除了运放以外其它元件（就是画有黄圈的元件）统统拆掉！！！），元件面画红线的是用导线相连，铜箔面画白色的地方要用刻刀划断铜箔！！！

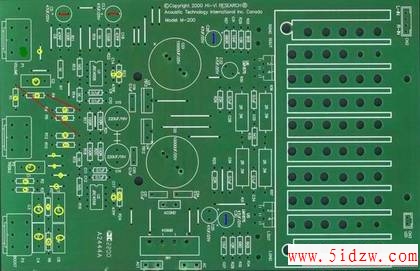

图5
图6
看，就是这么简单。只要细心都能成功，在此改完后别忘了试一下音，看看与原来的音色有哪些不同。不过还有些我要说，前级这下只剩下了一级缓冲了，这时大家可以把这级改为10倍的线路放大器，看看与缓冲前级音色有何不同。这里并不用改动PCB，只是替换些电阻的阻值就行了。改动是这样的：R19换为10KΩ的电阻，可以增加电路的输入阻抗，R13换为100KΩ，这样前级的增益＝R13/（R19+R22）＝100/（10+0.1）≈10倍！
经过上面的一番打摩，相信大家都可以找到几分感觉了，继续继续，还可以摩！对于后级，可以这样考虑：去掉反馈隔直电容，使电路直流化，拓宽频响，改善低频！
这里来说一下LM1875的失调电压，LM1875的失调电压极低，仅为±1mV，经LM1875放大10倍后也不过是±10mV而以。所以给LM1875直流化完全可行，只要短接隔直电容C26即可完成直流化（PCB改动见图6，拆掉C26，紫色的为连接导线）！为防止前级电路影响到LM1875，耦合电容C32不能省掉，只要用上3.3uF－10uF的优质无极电容就可以使音质得以改善，不过通常象这个容量的无极电容的体积可是比较大的啊，就看你的功夫了。实在装不下使用音频耦合专用的电解电容也是可行的方法，还可以根据电容的特性来调整音色。这就是玩电容，换口味，不知道你可不可以玩到这一步了，哈哈！使用LM1875时电路闭环增益可控制在10－15倍之间，M-200里的电路增益K=1+R33/R27＝1+6800/680=11倍，这样你就可以通过变换R33的阻值来改变电路的增益，把电路调整到自己满意的状态了。
好了，你的M-200可以这样改了，只要够细心，相信你会收到效果的。由于知识有限，文章未免有不尽之处，望网友们多多指正与讨论！
，惠威M-200多媒体音箱电路摩机杂谈
