二维彩灯控制器的电路分析与制作

09-08 11:58:49 | http://www.5idzw.com | 电子制作 | 人气:959
标签:电子小制作,http://www.5idzw.com 二维彩灯控制器的电路分析与制作,http://www.5idzw.com

    由此可见,五路彩灯是按逐行递增的方式点亮的。

    当第六个计数脉冲到来时,CD4017计数输出端Y5呈高电平。此高电平从其{1}脚输出,经二极管VD3加到CD4066开关D的选通端{6}脚,接通{8}脚和{9}脚,从而使{9}脚接地。同时,CD4017其余的计数输出端均为低电平,CD4066开关B因此而关断,以防止电源被接通的开关D短路。由于CD40174{3}脚与CD4066{9}脚直接相连,于是CD40174寄存器的串行输入端变为低电平。在第六个移位脉冲作用下,寄存器的输出状态由“11111”变为“01111”,CD40174{2}{4}脚输出低电平,三极管VT1截止。晶闸管VS1失去触发信号,在交流电源过零瞬间自行阻断,第Ⅰ路灯熄灭。而寄存器其余四路输出端的高电平,通过VT2、VT3、VT4、VT5和VS2、VS3、VS4、VS5继续控制第Ⅱ、Ⅲ、Ⅳ、Ⅴ四路彩灯点亮。

    当第七个计数脉冲到来时,CD4017计数输出端Y6呈高电平。此高电平从其{5}脚输出,经二极管VD7加到CD4066{6}脚,保持{9}脚接地。以维持CD40174寄存器串行输入端的低电平。第七个移位脉冲使寄存器的输出状态由“01111”变为“00111”,CD40174{2}{4}脚、{5}{6}脚同时输出低电平,三极管VT1、VT2截止。晶闸管VS1因无触发信号而维持其阻断状态;VS2因失去触发信号,在交流电源过零瞬间而阻断。第Ⅰ、Ⅱ路彩灯熄灭。而寄存器其余三路输出的高电平,依然控制第Ⅲ、Ⅳ、Ⅴ三路彩灯点亮。

    同理,当第八、九、十个计数脉冲到来时,CD4017计数输出端Y7、Y8、Y9依次输出的高电平控制CD4066开关D的接通,维持CD40174寄存器串行输入端的低电平。当寄存器的移位脉冲输入端依次接收到第八、九、十个脉冲时,寄存器的输出状态则依次为“00011”、“00001”、“00000”,第3、4、5位的低电平控制晶闸管VS3、VS4、VS5依次阻断,在第Ⅰ、Ⅱ路彩灯熄灭的情况下,第Ⅲ、Ⅳ、Ⅴ三路彩灯依次熄灭。上述说明,五路彩灯是按逐行递减的方式熄灭的。
 当计数器CD4017计数满10个脉冲时,其进位端{12}脚输出一个正脉冲,直接反馈到其复位端{15}脚,使计数器复位,然后开始下一轮的计数过程,这样彩灯就周而复始地循环工作。

    电路中的电阻器R1、电容器C1、C2、二极管VD1、VD2组成电源电路。AC220V市电通过电源电路的降压、整流、滤波及稳压处理,变换成比较稳定的DC12V低压,为各晶体管和集成电路提供工作电压。

控制器的制作

1、印刷电路板的装接

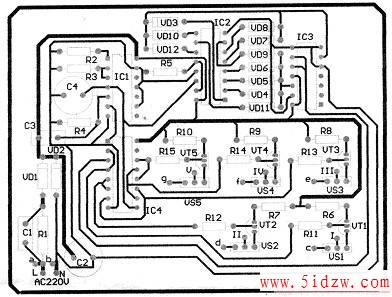

    在熟悉元器件型号、规格和检测元器件性能良好后,即可进行印刷电路板的装接。印制板如图3所示。



    印制板的装接是制作成功的关键,为了取得更好的效果和顺利装盒,工艺要求如下:

    集成电路、电阻器、二极管采取水平安装方式。集成电路的VDD端接电源的正极,VSS端接电源的负极,即集成块切不可插反,同时注意避免其引脚未完全插入插孔的现象。电阻器、 二极管引脚成形时,应在距引脚根部1.5mm处开始折弯,以防止引线折断;器件应贴靠印刷电路板安装。电容器、三极管、晶闸管垂直安装。电容器引脚不作成形处理,可直接插入插孔焊接,但电容器底部要紧贴印刷电路板,否则其高度会给装盒造成不便。三极管、晶闸管器件体底部距印刷电路板高度以2~3mm为宜,以利于散热。焊接时,要确保焊点无漏焊、虚焊、搭焊等现象。焊接完成后,要剪去引脚多余的部分,留头在焊面以上0.5~1mm,且不可损伤焊接面。

2、印刷电路板与五联电源插座的连接

    在印刷电路板的焊接面,用绝缘导线将与各晶闸管电极T1相连的焊盘c、d、e、f、g接在一起,再与电源处的焊盘a相接。

    拆开五联电源插座,焊下电源线,断开各簧片原有的连线。从电源插座同一侧的五个簧片上分别焊出五条绝缘导线,导线的另一端头再依次与电路板上的Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ焊盘相接。电源插座另一侧的各簧片连接在一起,然后用导线将其公共点与电源处的b焊盘相连。接好后理顺导线,从穿线孔引出,装好电源插座。
 电源线为双股导线,其一端接有电源插头,另一端悬空。将悬空一端的两线头分别焊在印刷电路板的L、N焊盘上。

3、印制板的封装

    取一尺寸不小于100×75×15mm的空塑料盒,在盒侧面适当位置开出一个穿线口,再剪一块与印制板面积相当的青壳纸垫在盒底上,然后将电路板元器件面朝上平行置于盒内,用502胶在盒内侧壁与电路板边缘处稍加固定,从穿线口中引出导线,合上盒盖,这样印制板就被封装在盒内了。

控制器的使用

    彩色灯选用电压为220V、功率为5W~25W的小型灯泡,由于受双向晶闸管的功率限制,每路灯总功率不要超过300w。如果组合较复杂的图形,需要更多的灯泡,可选用额定正向平均电流较大的晶闸管。彩色灯泡也可用相应功率的彩色灯串代替。

    使用时,只要将五路彩灯的电源插头分别插入控制器组合插座的各插孔内,再将控制器的电源插头插入市电AC220V的插座内即可。
