    根据以上方程，选用数据选择器 74LS153来实现每个D触发器的输入函数，将触发器的现态值（ ）加到74LS153的数据选择输入端作为控制信号．即可实现控制器的功能。控制器的逻辑图如图12、5所示。图中R、C构成上电复位电路 。

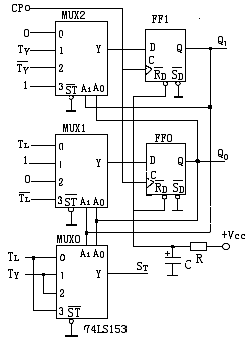

图 12、5控制器逻辑图

（3）译码器
    译码器的主要任务是将控制器的输出 Q1、 Q0的4种工作状态，翻译成甲、乙车道上6个信号灯的工作状态。控制器的状态编码与信号灯控制信号之间的关系如表 12、4所示。实现上述关系的译码电路请读者自行设计。

四、实验仪器设备
1． 数字电路实验箱
2． 集成电路74LS74 1片，74LS10 1片，74LS00 2片，74LS153 2片，74LS163 2片，NE555 1片
3． 电阻 51KΩ 1只，200Ω 6只
4． 电容 10Uf 1只
5． 其它 发光二极管 6只

五、实验内容及方法

    表12、4控制器状态编码与信号灯关系表

状态 AG AY AR BG BY BR 00 1    0    0 0    0    1 01 0    1    0 0     0     1 10 0    0    1 1     0     0 11 0    0    1 0     1     0

1．设计、组装译码器电路，其输出接甲、乙车道上的6只信号灯（实验时用发光二极管代替），验证电路的逻辑功能。
2．设计、组装秒脉冲产生电路。
3．组装、调试定时电路。当 CP信号为 1Hz正方波时，画出CP、 Q0、 Q1、 Q2、Q3、Q4、TL．、TY的波形，并注意它们之间一的时序关系。
4．组装、调试控制器电路。
5．完成交通灯控制电路的联调，并测试其功能。

六、实验报告
1．画出实验电路原理图，并标明各元件的参数值。
2．绘出实验中的时序波形，整理实验数据，并加以说明。
3．写出实验过程中出现的故障现象及其解决办法。
4．回答思考题。
5．心得体会与建议。

七、思考题
    能否用具有异步清零功能的计数器74LS161来代替图12、4所示电路中的74LS163？说明理由。
