音频性能

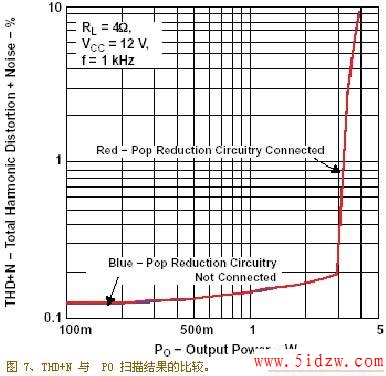

本文所介绍的 TPA1517 瞬时杂音解决方案并不会增加整个系统的总谐波失真与噪声之和 (THD + N)。图 7 与图 8 分别包含了用 TPA1517 EVM 进行的两次 THD + N 扫描结果。图 7 是一次 THD + N 扫描与输出功率扫描的对比，而图 8 是一次 THD + N 扫描与频率扫描的对比。图 8 中更低频率下更高的失真度是由输入电容与输入电阻形成的高通滤波器造成的。
上电及断电瞬时杂音的降低
本应用所介绍的杂音降低方案也可用于减轻上电断电定序的影响。
在正常工作时，TPA1517 在上电断电期间常遭受较大的噪声困扰。杂音抑制电路，可用于解决这种困扰。杂音抑制电路单独不能在上电断电时发挥太大的作用，因为电源已从杂音抑制电路以及设备中消除。但是，TPA1517 能够在待机模式下上电断电。当上电操作给杂音抑制电路足够的时间施加适当偏压时，让 TPA1517 保持待机模式，这样当设备置于工作状态时，杂音就能大幅降低。同样的，杂音抑制电路在待机模式下将输出保持接地，这样当设备断电时，它事实上是没有杂音的。
