利用低功耗比较器自动检测音频附件

　　这种便携式耳机检测应用的比较器应具有小尺寸，并且消耗很低的功率。图4所示比较器尺寸只有1mm×1mm，最大电源电流损耗仅为1μA。它对手机频率具有很强的抗干扰能力，提供极高的可靠性。比较器还具有内部滞回和低输入偏置电流等特性。这些特性使其成为对空间、功耗极为敏感的电池供电产品(例如：手机、便携式媒体播放器和笔记本电脑)中耳机检测电路的理想选择。

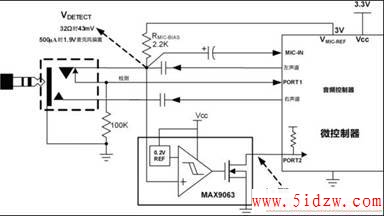

图4 用于耳机检测的比较器电路

　　压簧开关检测

　　大多数免提耳机都有一个开关，通常称为压簧开关，该开关用来接听、挂断电话，具有静音/保持功能，并且在接听另一个电话时保持当前通话。控制耳机的微控制器需要检测压簧开关的状态以及耳机的连接状态，自动检测插孔是否插入附件(这里指耳机) (图1)。同时还产生一个信号，用于表示压簧开关的状态。压簧开关状态检测电路包括一个4芯立体声耳机(带麦克风)和并联的压簧开关(图5) (单声道耳麦与其类似，但为3芯)。两种不同类型的耳机中，插头连接到与压簧开关并联的麦克风上，如图所示，压簧开关按下时呈现为低阻，释放时麦克风呈现为高阻。如上述耳麦检测中介绍内容，对于麦克风/压簧开关检测，麦克风检测电压与微控制器的CMOS输入之间的接口电路设计比较复杂。
