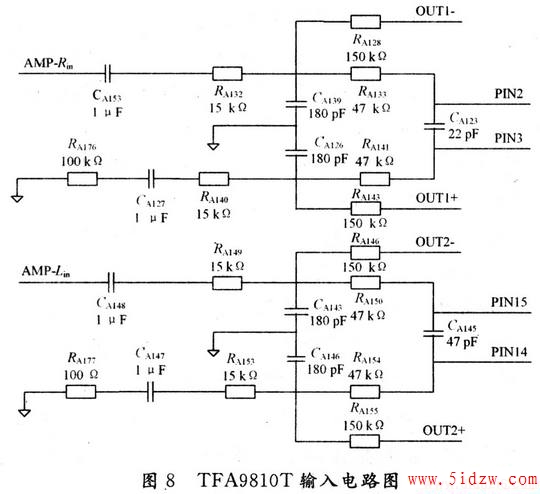

3．3 输出级LPF低通滤波设计

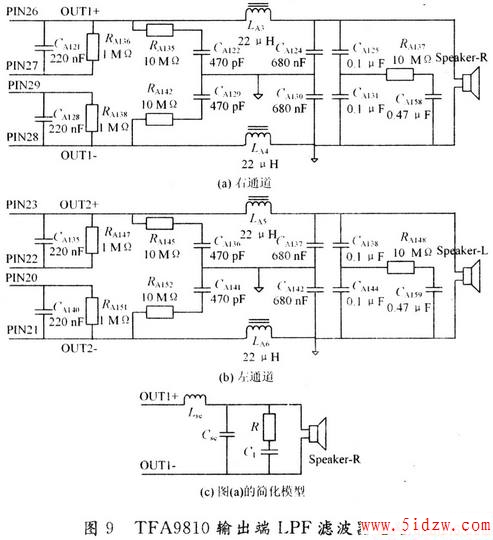

TFA9810T输出端低通滤波器采用二阶巴特沃思滤波器方式，实际的巴特沃思二阶滤波器由图9中RCA类电子元器件CA135／RA145／CA136／LA5／CA137／CA138／RA148／CA159／CA140／CA141／RA152／LA6／CA142／CA144等构成，对PWM方波中15 Hz～20 kHz音频成分表现为直通效应，对超过音频范围的20 kHz以上高频成分呈现-12 dB／倍频程滚降率。
简化模型中，由Lse和Cse,R，C1构成基本巴特沃思滤波器，R和C1又构成有Zobel network的消峰电路，用于去除高频时尖峰脉冲干扰。
3．4 温升测试
本设计功放TFA9810T的直流电源供电15．2 V，工作环境温度为20℃，音频系统输入为2Vp未调制的1 kHz单音频信号，匹配负载为8 Ω扬声器，调整音频输出功率21 W，持续工作30 min，使用温度测试设备测得TFA9810T壳体中央最高温度为45℃，温升仅25℃，无需再增加散热片。
3．5 音频A／D／A测试分析

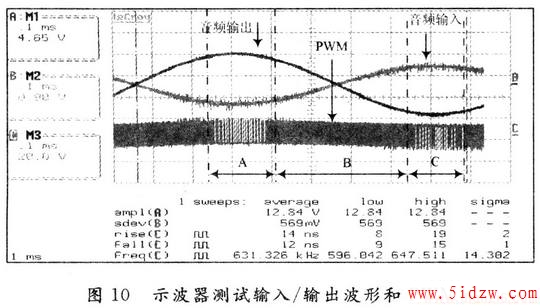

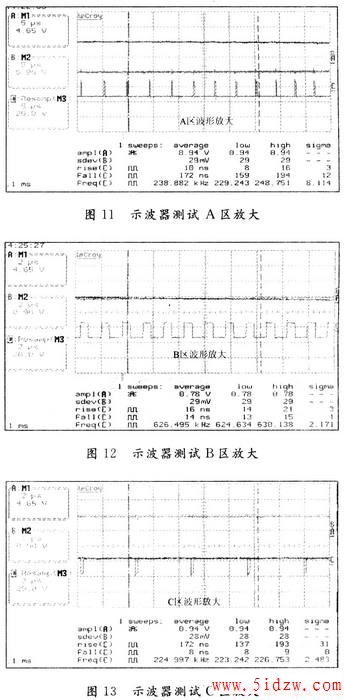

图10测试了TFA9810T功放音频输入端为1 kHz的2V。单音频信号波形，输出端扬声器端到GND间为12．84V。，图9中LPF。滤波前功放输出的PWM波形。图11～图13分别拓展了图10中A／B／C区。
由图10～图13可知，输入波形叠加有高频杂波。说明前端引入不良干扰，需进一步分析改进；输出波形平滑，无交越失真，Deadtime特性较好；输入／输出正弦波相位相反，直接由电阻RA128等形成闭环负反馈通路，降低了噪声干扰，并进行增益控制。A，B，C区的拓展图输出正弦波峰、波谷、S区域处PWM的频率分别为238．8 kHz，224．9 kHz，626．4 kHz，占空比不同，符合三角波采样特性。图中波峰、波谷处PWM脉冲fall下降沿和rise上升沿更为陡峭，相比S形区域，包含大量高频谐波，易引起EMI辐射，但通过巴特沃思二阶滤波器滤波后，输出正弦波良好，无明显高频杂波迭加，EMC测试也无明显对外辐射频率，满足了设计需要。
3．6 功率、效率测试

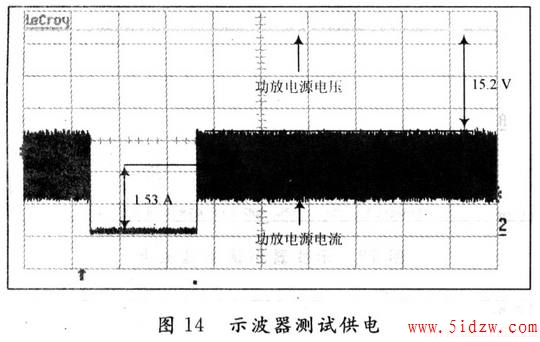

图14测试了在图10状态下功放TFA9810T的供电电压、电流实际波形。
由图10可知，功放单端输出功率为：
由图14参数可知，功放供电系统承载的总功率为：
由此可得TFA9810T的效率为：
4 结 语
介绍了模拟全桥D类功放拓扑结构，详细探讨了通过二阶巴特沃思滤波器设计和功放PCB布局，抑制了因Deadtime等产生的EMI。最后基于NXP公司D类功放TFA9810T，实现了一种新型绿色能效双通道D类音频放大器设计。仿真和测试结果表明，在供电电压约为15 V时，放大器可向两8 Ω扬声器提供10 W×2的输出功率，转换效率达90％，总谐波失真小于7％，1 kHz正弦波音频输出无交越失真，无明显EMI干扰，功放壳体相对温升25℃。随着当今社会节约能源的要求，该类绿色能效设计将在未来几年达到更广泛的应用。
对全桥,进一步减小导通损耗，要使MOSFET漏源的导通电阻RON尽量小。选取低开关频率和栅源电容小的MOSFET，加强前置驱动器的驱动能力。
1．4 LPF低通滤波级

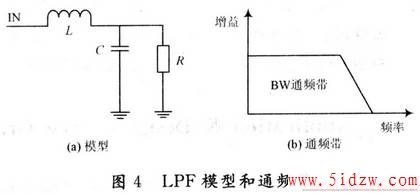

LPF滤波器可消除PWM信号中电磁干扰和开关信号，提高效率，降低谐波失真，直接影响放大器带宽和THD，必须设置合适截止频率和滤波器滚降系数，以保证音频质量。对于视听产品，20 Hz～20 kHz为可听声；低于20 Hz为次声；高于20 kHz为超声。应用中一般设置截止频率为30 kHz，这个频率越低，信号带宽越窄，但过低会损伤信号质量，过高会有噪声混入。常用LPF滤波器一般有巴特沃思滤波器、切比雪夫滤波器、考尔滤波器三种。巴特沃思滤波器在通带BW内最大平坦幅度特性好，易实现，因此视听产品多采用等效内阻小，输出功率大的LC二阶巴特沃思滤波器如图4所示。
1．5 负反馈
负反馈是LPF电路，将检测到的输出级音频成分反馈到输入级，与输入信号比较，对输出信号进行补偿、校正、噪声整形，以此改善功放线性度，降低电源中纹波(电源抑制比，PSRR)。负反馈可减小通带内因脉冲宽度调制、输出级和电源电压变化而产生的噪声，使输出PWM中低频成分总能与输入信号保持一致，以得到很好的THD，使声音更加丰富精确。
1．6 功耗效率分析
D类效率在THD<7％情况下，可达85％以上效率，远高于普及使用的最大理论效率78.5％的线性功放。根本原因在于输出级MOSFET完全工作在开关状态。理论上，D类功放效率为：
假设D类功放MOSFET导通电阻为RON，所有其他无源电阻为RP，滤波器电阻为RF，负载电阻为RL，则不考虑开关损耗的效率为：
式中：fOSC是振荡器频率；tON和tOFF分别是MOSFET开、关频率。此时效率为：
