高清视频CMOS电流舵数／模转换器的设计,http://www.5idzw.com
2．3 工作原理

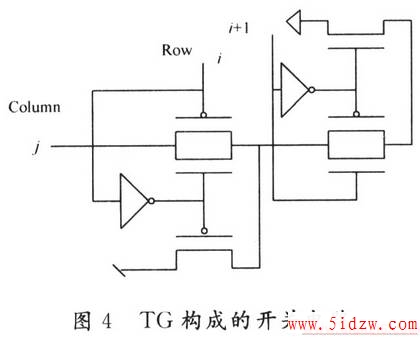

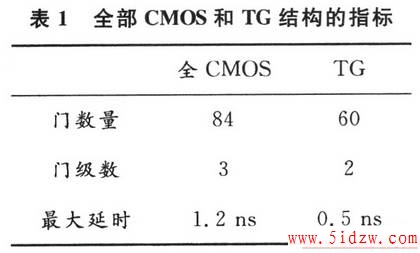

用行列译码器进行译码，单位电流源是导通还是截止，共有三种情况。第一种是所在行和下一行都是“1”，在这种情况下，无论列控制信号是否为“1”，该电流源均被选中。也就是说，对应的电流源开关状态为接通状态。第二种情况是所在的行控制信号为“1”，但是下一行的控制信号为“0”，这时，电流源是否被选中，要根据列控制信号来决定。如果列控制信号为“1”，则该电流源被选中；如果列控制信号为“0”，则该电流源不被选中，处于截止状态。第三种情况是所在行和下一行的控制信号均为“0”，那么不管其所在列的控制信号为多少，此电流源不会被选中，处于截止状态。TG构成的开关电路如图4所示。
3 电流源电路及减少毛刺电路
电流源电路是DAC的重要部分，同时为了减小毛刺反应，下面将介绍减少毛刺的电路。
3．1 电流单元
一般常用的设计均采用减少电路噪声和降低电流源的复杂结构。例如，差分电路、偏置电路、参考电流等需要很多数量的晶体管。在这个设计中，使用一个简单的电流单元结构，并且电流源采用由二只晶体管组成的电流源单元。与其他芯片相比，电路的面积可以大大减小，如图5所示。
