测量RF功率放大器和手机的直流偏置电流,http://www.5idzw.com

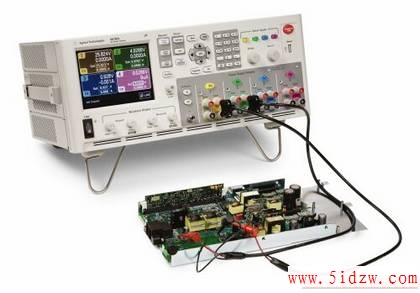

图2:为研发工程师量身打造的Agilent N6705A直流源分析仪。
当在N6700 模块化电源系统主机中使用配备选件1UA μA级电流测量系统的模块时,测量特性就包括通过它的内置电流表进行积分式μA级电流测量,并使用50kHz数化仪把数据捕获至 4096点的缓存器。
当 N6705A 直流源分析仪装入带有选件1UA的电源模块时,该μA级电流测量系统就能用直流源分析仪的内置电流表、示波器和数据记录器功能捕获电流。
除了测量低电流外,选件 1UA 还增加了用来断开电源正边和负边,包括远端感应线的机械继电器,从而实现电源和被测件之间完全的电气隔离。
