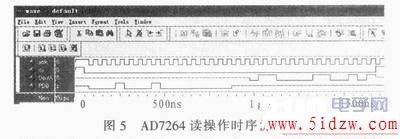

3．2 数据输出的FPGA实现

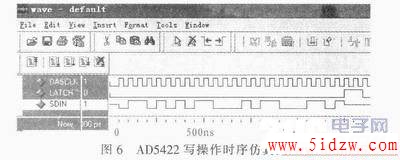

智能化信号调理器的输出分为数字输出和模拟输出，数字输出通过CAN接口和TCP／IP输出到上位机，或者通过总线方式输出；模拟输出通过DA转换成标准的电压电流信号输出。系统选用ADI公司AD5422数／模转换器来实现数／模转换。AD5422通过数据移位寄存器输入数据，数据在串行时钟输入SCLK的控制下首先作为24位字载入器件MSB中。数据在SCLK的上升沿逐个输入。该24位字在LATCH引脚的上升沿无条件锁存，然后数据继续逐个输入，此时与LATCH的状态无关。图6为AD5422写操作时序仿真图。
4 结束语

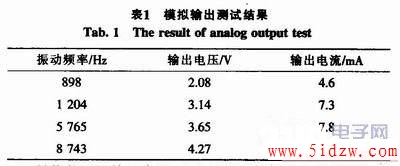

采用XILINX公司的ISE10．1设计软件及MODELSIM软件对系统进行反复调试仿真，给出了试验结果，验证了系统功能。并运用美国PCB公司的608A11作为加速度传感器。对设备的振动进行监测，其模拟输出的测试结果如表1所示。
最终的调试结果表明，本文所设计的智能变送器器能够稳定的实现温度、压力等变量的变送，并且频率、幅值的调节精度等技术指标均达到了预期的设计要求。
