利用PC的RS232口控制LED灯,http://www.5idzw.com

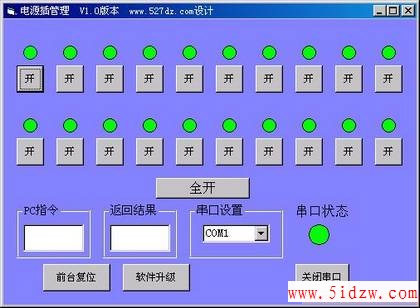

界面中的每一个小按钮控制实验板上的每一个LED和继电器。如果串口通讯正常的话,按一下,实验板上对应的LED将点亮继电器吸合,再按一下,LED又被关闭继电器释放。而全开按则控制实验板上所有的LED和继电器开或者关。 下面的PC指令框是显示PC机发出的每一个控制指令,而返回结果框将显示实验板返回的执行结果。 最下面的软件升级按钮是执行实验板的在线升级控制。如果需要对单片机进行软件升级,我们这里就没有必要再使用ISP下载程序了。点击软件升级,单片机获得升级指令后将会返回升级准备好的命令,程序就会自动关闭串口,然后提示你使用SL的下载软件下载程序。 当软件升级完毕后,CPU是不会自动进入应用程序区的,这是你可以复位单片机或者点击前台复位按键让CUP自动复位进入应用程序区。 实际应用 在本实验的实际应用中,增加了继电器控制电路和键盘电路。既可以通过PC机来控制也可以用过按键来控制电器的开关 线路:
