低损耗软开关Boost变换器,http://www.5idzw.com

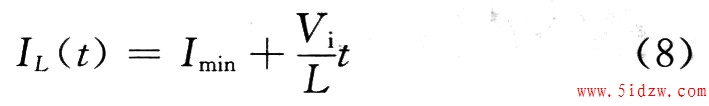

模态4(t3～t4)：谐振电容Cr电压为零，主开关管的体二极管自然导通。体二极管导通时，主开关管电压为零。这时，导通信号给主开关创造了零电压条件。主电感电流为：

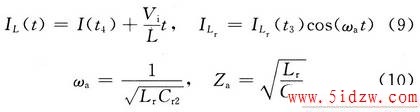

模态5(t4～t5)：在模态4下，主开关管零电压导通。同时，辅助开关管零电压关闭，进入模态5。在这一阶段，谐振电感Lr和谐振电容Cr2开始谐振。经过半个谐振周期后，Lr电流为零，模态5结束，此时，Cr2充电已满。
模态6(t5～t6)：在这个模态中，ILr从零开始反方向流动。主开关管、Lr、Cr2和二极管D2构成谐振回路。此时，Cr2电压下降到零。然后，Lr和Cr2谐振结束。这段时间，谐振电容放电表达式为：
