AD73360在电力负荷控制终端中的应用,http://www.5idzw.com

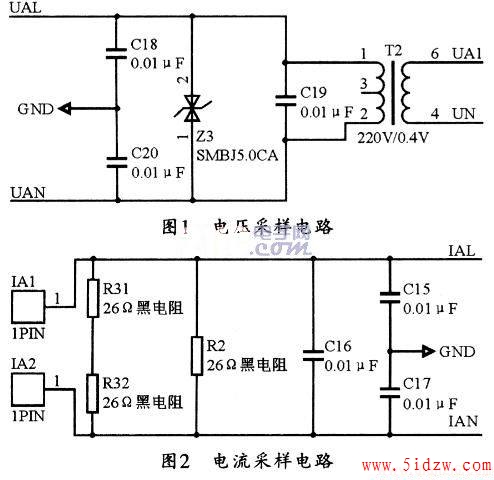

由于AD73360使用的是过采样技术(oversam-piing),其前端信号通道只需要用简单的一阶低通滤波器即可消除混叠效应。在图1所示的电压采样电路中。UAl和UN是电压互感器的输入信号,是工网的电压信号。其中的SMBJ5.OCA可起到稳压和去尖脉冲的作用。三个电容起滤波和平滑作用。该电压互感器的精度为0.1级。而在图2所示的电流采样电路中。IAl和INl是电流互感器二次侧的电流信号,它可由26Ω(1%)的高精度电阻转换成电压信号.并送入AD73360进行采样。电容的作用也是起滤波和平滑的作用。电流互感器的精度也是0.1级。,AD73360在电力负荷控制终端中的应用
