升压型DC-DC变换器电流环路补偿设计,http://www.5idzw.com
目前，本电路已经应用在一款升压型DC-DC芯片中，并且已经完成了前期仿真。仿真结果达到了预期要求，证明了该电路的可行性。
www.5idzw.com
本文利用对振荡器充放电电容上的电压作V／I转换来得到稳定且斜率易于调节的补偿斜坡，同时采用功率SENSEFET作为采样器件，并结合设计简洁的V／I变换，使采样系数不受温度和工艺的影响，从而在得到较高精度采样值的同时，还减低了损耗。
目前，本电路已经应用在一款升压型DC-DC芯片中，并且已经完成了前期仿真。仿真结果达到了预期要求，证明了该电路的可行性。
www.5idzw.com
本文利用对振荡器充放电电容上的电压作V／I转换来得到稳定且斜率易于调节的补偿斜坡，同时采用功率SENSEFET作为采样器件，并结合设计简洁的V／I变换，使采样系数不受温度和工艺的影响，从而在得到较高精度采样值的同时，还减低了损耗。
2 电路原理分析
2．1 斜坡补偿

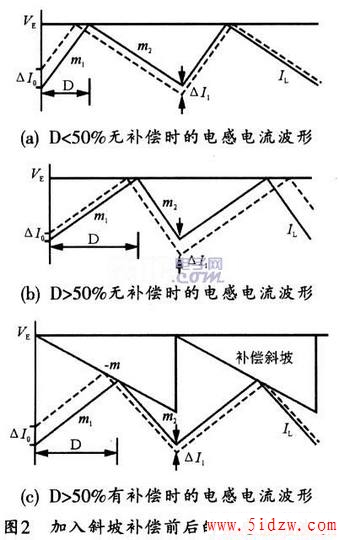

图2给出了在误差信号VE上叠加斜坡补偿电压的方法。VE为电压反馈回路的误差放大信号，实线波形为未加扰动的电感电流，虚线为叠加△I0扰动量的电感电流，D为占空比，m1、m2分别为采样得到的等效电感电流的上升和续流斜率。
由图2(a)、(b)可知，若没有斜坡补偿，在下一个周期，该扰动电流为：
而经过n个周期后，由△I0引起的电流误差△In为：
由式(3)可以看出，当m2<m1，即D<50％时，电流误差△In将逐渐趋于0，故系统稳定；而当m2>m1，即D>50％时，电流误差△In将逐渐放大，从而导致系统不稳定。
图2(c)是D>50％时，叠加补偿电压后的电感电流波形。对于该波形，有：
显然，要使环路稳定，必须使△I1<△Io，即满足：
结合(5)和(6)两个式子可以得到：
由此可见，当时，可在最坏情况下(D=100％，即m2>>m1)满足系统的开环稳定性要求。
图1所示的电路同时给出了在电流反馈电压上叠加斜坡补偿电压的方法。通过比较分析可知，两种补偿方法在效果上是等效的，但是第二种方法中的电路实现相对更简单，因此较为常用。
