1. 对于100Hz的PWM频率(fPWM)，一个数值为3,000的PDR意味着3.3μs的PWM导通时间。
2. 对于固定的PWM导通时间，PWM频率越低，PWM调光比就越高。但对最低可以把PWM频率控制到什么水平是有限制的，因为人眼会感觉到频率低于80Hz的闪烁。
3. 提高编程开关频率(fOSC)可以提高PDR，但会导致效率下降和内部发热量的增加。一般来说，TPWM(ON)MIN=3×1/fOSC(约为3个开关周期)。
4. 应最大限度地减小输出电容器的漏电流。当PWM引脚为低电平时，LT3478和LT3478-1将关断所有从VOUT获得工作电流的电路。
5. 如欲获得更宽的调光范围，可以组合应用PWM调光和模拟调光功能，此时TDR=PDR·ADR，其中TDR=总调光比，PDR=PWM调光比，ADR=模拟调光比。3000:1的PDR和10:1(CTRL引脚电压为0.1V)的ADR将产生30,000:1的TDR。

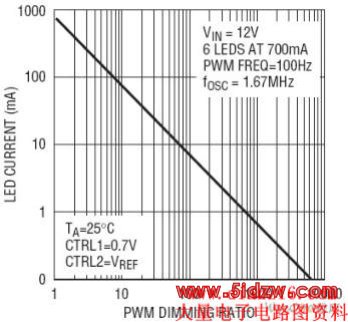

图11：图10电路中的LED电流与PWM调光比的关系曲线。
开路LED保护
输出电压具有一个可设置的最大值，以避免LED因断接(开路LED)而后重接导致受损。在LED断接期间，转换器可变至开口回路，并把输出电压驱动至极高，从而致使内部电源开关遭到损坏。大多数LED驱动器都具有一个用于保护开关的固定最大输出电压，但对于重新连接的LED串来说，该电压可能过高。LT3478和LT3478-1提供了一个可编程过压保护(OVP)电平，以根据串联的LED的数目来限制输出电压。OVPSET电压负责限制最大输出电压，最大输出电压=OVPSET电压x41。

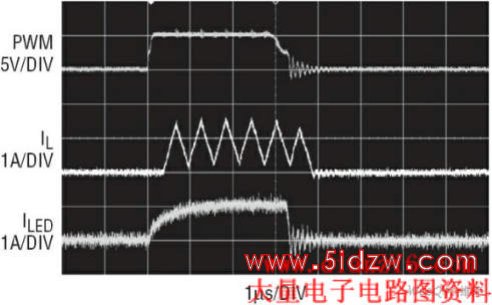

图12：图10电路的PWM调光波形。
OVPSET电压利用其自身的电阻分压器，或通过给用于确定CTRL1电压的分压器增添一个电阻器，从VREF获得。OVPSET编程电平不应超过1V，以确保开关电压不超过42V。
高可靠性：故障检测和软启动
为在热插拔、启动或正常操作期间实现可靠的性能，LT3478和LT3478-1可监视以下任何故障的系统参数：VIN<2.8V，SHDN<1.4V，电感器涌入电流大于6A和/或输出电压高于编程OVP电压。一旦检测到任何上述故障，LT3478和LT3478-1立即停止开关操作，并对软启动引脚进行放电(图13)。当所有故障都被消除且SS电压被放电到低于0.25V时，内部12μA电源将以外部电容器CSS所设置的速率对SS引脚进行充电。SS电压的平缓上升等效于开关电流限值的斜坡上升，直到SS电压超过VC电压。
高效率：独立的电感器和IC电源，可设置fOSC，60mΩ开关
LT3478和LT3478-1能采用独立的IC和电感器电源，以优化效率和开关占空比范围。电感器涌入电流的检测采用VS和L引脚，而与VIN电源无关(图2)，这使得能利用系统的最低可用电源(至少2.8V)为VIN供电，以尽量减少电源开关驱动器中的效率损失。这样，电感器能通过一个更加适合LED负载的占空比和功率要求的电源(2.8V至36V)来供电。可对电源开关的开关频率进行调节，以实现系统所需的最佳电感器尺寸和效率性能。通过尽可能地降低开关损耗(对于高占空比操作)，60mΩ导通电阻进一步地提高了效率。

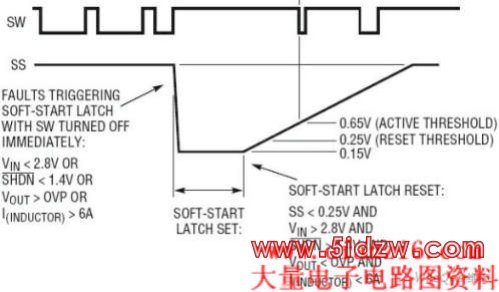

图13：LT3478/LT3478-1故障检测和SS引脚电压时序图。
本文小结
LT3478和LT3478-1非常适合于要求高LED电流和高PWM调光比的升压、降压或降升压型LED驱动应用。4.5A的高峰值开关电流限值和新型的PWM调光架构，使LT3478和LT3478-1能在高达4A的LED电流条件下提供高PWM调光比。（凌力尔特公司）

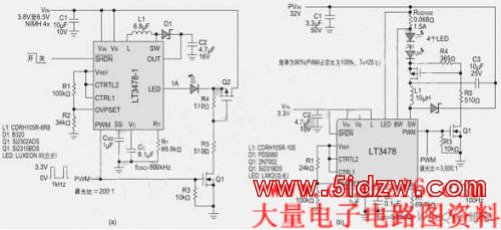

图14：针对便携式照相闪光灯应用的降升压型LED驱动器电路。
