当器件工作时,负载连接到输入端,从输入到输出建立了一条直流通路,在输入电容充电时将形成很大的电流尖峰。分断开关也应提供软启动模式,在输出电容充电时限制电流,从而进一步加强在其它直流/直流转换器中常见的软启动机制。
满足功能要求的OLED器件
OLED显示器只是提出特殊的电源芯片和新增功能要求的众多新技术之一。正在开发的许多新型IC可满足这些挑战。Intelsil公司的ISL97702只是这些类型产品中的一个例子,它具有软启动控制、输入电压断开和其它适合该应用的功能。ISL97702中使用的复杂控制机制代表了目前先进电源芯片的优秀例子,它完全可以满足紧凑型手持设备对OLED供电的要求。这种器件的典型电路如图2所示。

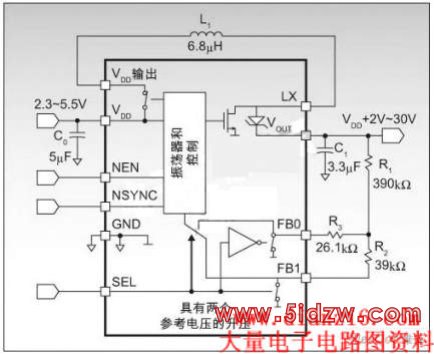

图2:典型的ISL97702电路
图3是ISL97702的软启动操作过程。

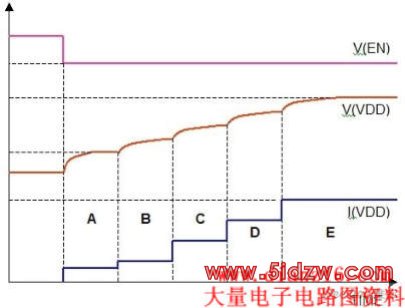

图3:ISL97702的软启动
在A部分,通过限制流过分断开关的电流来减少负载电容充电时的浪涌电流;在B部分,升压转换器的开始电流限制在25%;在C部分,电流限制设在50%;在D部分电流限制为75%;在E部分,电流限制为100%。(作者:Joon Park Intersil公司)
