采用MAXQ610评估套件(EV kit)和IAR嵌入式工作,http://www.5idzw.com
单击save，将文件命名为main.c (确定代码保存目录与您建立新工程的目录相同)。在工作窗口下，右键单击“blinker”，选择Add
Add main.c。
下一步，将另外两个文件从软件分配源复制到您的工程目录中：isr.c和clib.r66。C文件含有中断部分，编译器需要利用它来编译程序。r66文件含有应用程序运行需要的启动代码和标准库代码。每次开始新的MAXQ610工程时，都需要重复这一复制步骤。
再次右键单击工作窗口中的“blinker”行，找到Add Add Files，选择isr.c。
现在，需要配置工程选项。选择Project Options，打开选项窗口。请按照以下步骤进行：
Make。您首先会被询问保存工作空间。对此，请输入“gettingstarted”。工程应该被正确构建。
如果您希望在此处运行应用程序(例如，Project Debug，然后单击右箭头按钮)，电路板上不会有任何事情发生。这是因为应用程序代码试图使用定时器中断来确定LED什么时候应该改变，而定时器的ISR中没有代码。因此，必须为定时器(ISR)编写代码。
打开文件isr.c，找到函数isr6(void)，在它旁边应该有注释//timers。在函数中输入以下代码：

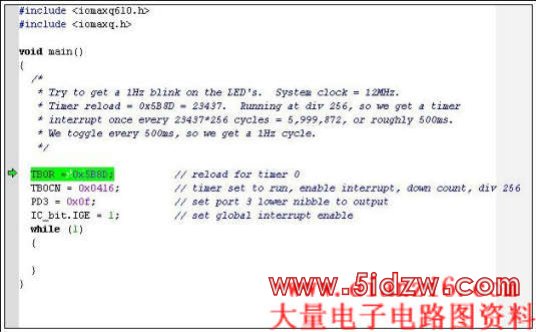

现在开始构建工程，进行调试(Project Debug把您带到执行C代码的第一行，如图5所示)。代码第一行下面高亮显示，左侧空白区有一个箭头，指示程序在此暂停。现在，单击Run按钮(图6)。该按钮使程序运行至结束(或者到下一个断点)。当程序执行无限循环时，LED块在一直闪烁。
图5. 程序在代码第一行暂停
图6. 程序Run按钮
返回到最初的blinker应用程序，开始上面介绍的调试过程。第一行高亮显示后，点击Go按钮，继续执行。您将看到LED接通500ms，然后关断500ms。
单击Break按钮，或者选择Debug Break，暂停执行(图7)。程序应暂停在while(1)声明上，这是因为该声明占用了无限循环的大部分运行时间，而中断矢量只占用了很少的时间(每500ms只有几个周期)。
图7. Break按钮
在检查一些处理器寄存器中的数值时，打开寄存器窗口(View Register)。此处，从下拉菜单中选择Timer 0，您将看到与定时器控制闪烁LED相关的寄存器(图8)。这里显示的Timer 0寄存器包括重装寄存器(TB0R)，控制寄存器(TB0CN)，计数寄存器(TB0C)和数值寄存器(TB0V)。
图8. Register窗口显示Timer 0寄存器
作为演示，我们将执行几行代码，观察这些定时器寄存器会有什么变化。按下Step Over按钮几次(图9)，或者选择Debug Step Over。观察TB0V中的数值。Step Over按钮执行一行C代码，但是不会进入任何函数调用。该按钮按下时，您将看到TB0V中的数值变化范围很大，这是因为调试引擎执行时，定时器在不断运行。您还将看到，TB0CN寄存器随着定时器中断出现和结束的变化。
图9. Step Over按钮
寄存器窗口不但显示了寄存器内容，而且，在调试进程中，还可以向其写入数值。程序暂停时，双击TB0R寄存器中的数值。将寄存器改为0x2DC6 (这是0x5B8C/2)，然后，单击Go按钮。LED现在闪烁应比以前快两倍，这是因为定时器重新装入的计数值减小了，从而减小了定时器中断之间的时间。
在另一个演示中，我们把光闪烁模式由全通/全关(1111 0000 1111)改为交替模式(1010 ，采用MAXQ610评估套件(EV kit)和IAR嵌入式工作
单击save，将文件命名为main.c (确定代码保存目录与您建立新工程的目录相同)。在工作窗口下，右键单击“blinker”，选择Add
Add main.c。下一步，将另外两个文件从软件分配源复制到您的工程目录中：isr.c和clib.r66。C文件含有中断部分，编译器需要利用它来编译程序。r66文件含有应用程序运行需要的启动代码和标准库代码。每次开始新的MAXQ610工程时，都需要重复这一复制步骤。
再次右键单击工作窗口中的“blinker”行，找到Add
Add Files，选择isr.c。现在，需要配置工程选项。选择Project
Options，打开选项窗口。请按照以下步骤进行：
- 在General选项下：Target，选择MAXQ610。
- 在General选项下：Library Configuration，从下拉菜单中选择Custom CLIB。浏览Library File文本区，选择刚刚复制到工程目录中的clib.r66文件。
- 在Debugger下：Setup，从driver下拉菜单中选择JTAG。
- 在JTAG下：输入您将使用的连接JTAG电路板的串口。
Make。您首先会被询问保存工作空间。对此，请输入“gettingstarted”。工程应该被正确构建。如果您希望在此处运行应用程序(例如，Project
Debug，然后单击右箭头按钮)，电路板上不会有任何事情发生。这是因为应用程序代码试图使用定时器中断来确定LED什么时候应该改变，而定时器的ISR中没有代码。因此，必须为定时器(ISR)编写代码。打开文件isr.c，找到函数isr6(void)，在它旁边应该有注释//timers。在函数中输入以下代码：
TB0CN = TB0CN & 0xFF7F; // clear timer 0 interrupt PO3 = PO3 ^ 0x0f; // toggle lower nibble这些代码首先清除定时器中断标志(必须由软件清除中断标志，否则，将导致中断矢量不断启动)。第二行触发所有4个LED，这些LED连接到端口引脚P3.0至P3.3。
现在开始构建工程，进行调试(Project
Debug把您带到执行C代码的第一行，如图5所示)。代码第一行下面高亮显示，左侧空白区有一个箭头，指示程序在此暂停。现在，单击Run按钮(图6)。该按钮使程序运行至结束(或者到下一个断点)。当程序执行无限循环时，LED块在一直闪烁。图5. 程序在代码第一行暂停
图6. 程序Run按钮
使用IAR嵌入式工作台调试应用程序
现在，我们看一下MAXQ610和嵌入式工作台工具的调试功能。MAXQ610处理器有内置JTAG引擎，支持在实际芯片中进行调试。这一特性还避免了使用昂贵的模拟器或者有可能出错的仿真器。返回到最初的blinker应用程序，开始上面介绍的调试过程。第一行高亮显示后，点击Go按钮，继续执行。您将看到LED接通500ms，然后关断500ms。
单击Break按钮，或者选择Debug
Break，暂停执行(图7)。程序应暂停在while(1)声明上，这是因为该声明占用了无限循环的大部分运行时间，而中断矢量只占用了很少的时间(每500ms只有几个周期)。图7. Break按钮
在检查一些处理器寄存器中的数值时，打开寄存器窗口(View
Register)。此处，从下拉菜单中选择Timer 0，您将看到与定时器控制闪烁LED相关的寄存器(图8)。这里显示的Timer 0寄存器包括重装寄存器(TB0R)，控制寄存器(TB0CN)，计数寄存器(TB0C)和数值寄存器(TB0V)。图8. Register窗口显示Timer 0寄存器
作为演示，我们将执行几行代码，观察这些定时器寄存器会有什么变化。按下Step Over按钮几次(图9)，或者选择Debug
Step Over。观察TB0V中的数值。Step Over按钮执行一行C代码，但是不会进入任何函数调用。该按钮按下时，您将看到TB0V中的数值变化范围很大，这是因为调试引擎执行时，定时器在不断运行。您还将看到，TB0CN寄存器随着定时器中断出现和结束的变化。图9. Step Over按钮
寄存器窗口不但显示了寄存器内容，而且，在调试进程中，还可以向其写入数值。程序暂停时，双击TB0R寄存器中的数值。将寄存器改为0x2DC6 (这是0x5B8C/2)，然后，单击Go按钮。LED现在闪烁应比以前快两倍，这是因为定时器重新装入的计数值减小了，从而减小了定时器中断之间的时间。
在另一个演示中，我们把光闪烁模式由全通/全关(1111
0000 1111)改为交替模式(1010 ，采用MAXQ610评估套件(EV kit)和IAR嵌入式工作
