多通道实时CAN总线模拟器设计

11-20 14:48:45 | http://www.5idzw.com | 接口定义 | 人气:100
标签:接口技术,微机原理与接口技术,单片机原理与接口技术,http://www.5idzw.com 多通道实时CAN总线模拟器设计,http://www.5idzw.com


  2.3.2 仿真结果

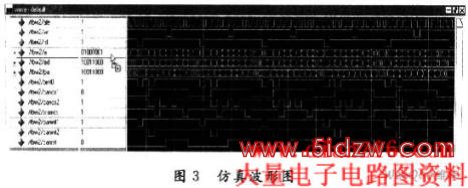

  该模块在Xilinx ISE 9.1工具下进行综合,并在结合ModelSim环境下进行功能仿真。其仿真结果如图3所示。


  3 软件设计

  该系统软件设计的关键是通信程序设计。通信软件由三部分组成:单片机和CAN控制器的初始化程序、CAN发送程序、CAN接收程序。对于初始化程序,采用MAX232芯片对单片机进行在线编程,可同时对多通道CAN控制器初始化。对于CAN控制器的初始化程序,主要是通过对CAN控制器控制段中的寄存器写入控制字,从而确定CAN控制器的工作方式等,即通过上电复位、硬件复位或软件复位给CAN控制器发一个复位请求,便可进入初始化。在复位期间,对必需的寄存器进行设置。对于发送和接受程序,只需把到来的信息帧送到CAN的发送或接受缓冲区,同时启动命令即可。二者可采用查询方式或中断方式,对于中断方式,程序分为主程序和中断服务程序两部分设计。在具体项目中,需要软硬件结合调试才能保证各部分的设计准确无误,到达实际应用的要求。

  4 结 语

  在对CAN通信协议进行分析的基础上,构建了一种多通道实时CAN总线模拟器架构,同时利用CPLD器件,通过功能仿真,验证了设计方案的正确性。经实际工程项目使用,验证了该设计方案切实可行,满足了实际应用中高可靠性、高实时性以及传输速率较高的需求。
