基于CPLD的异步ASI/SDI信号电复接光传输设备的设计

标签：eda技术,eda技术实用教程,http://www.5idzw.com 基于CPLD的异步ASI/SDI信号电复接光传输设备的设计,http://www.5idzw.com

　　begin

　　I8 : G_OUTPUT Port Map ( I=>N_4, O=>Q0 );

　　I1 : G_OUTPUT Port Map ( I=>N_5, O=>Q1 );

　　I2 : G_INPUT Port Map ( I=>CLK, O=>N_3 );

　　I3 : G_INPUT Port Map ( I=>SIN, O=>N_1 );

　　I7 : G_D Port Map ( CLK=>N_3, D=>N_4, Q=>N_5 );

　　I4 : G_D Port Map ( CLK=>N_3, D=>N_1, Q=>N_4 );

　　end SCHEMATIC;

　　编码部分电路处理过程如图8所示。收端光模块收到数据后，通过CPLD的解复接程序恢复出并行数据和同步时钟，再通过编码芯片电路恢复出原始的高速串行信号，经过电缆驱动芯片驱动后最终由传输设备输出，完成整个传输过程。其中，编码电路部分的信号时序如图9所示。

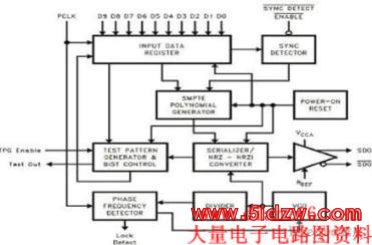

　　图8 编码部分电路处理过程

　　图9 编码电路信号时序图

　　结束语

　　基于CPLD的异步ASI/SDI信号电复接光传输设备的设计使用了最新的ASI/SDI信号电复接/分接技术，可以实现两路信号的时分复用传输，替代了以往以波分复用技术为基础的多路异步信号传输模式，大大节省了生产成本，使产品的市场竞争力进一步提高。
