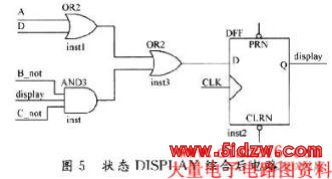

,如图5所示。
,基于ASIC设计的手工综合研究
,如图5所示。
(1)根据状态转移图列出与DISPLAY状态相关的状态转换条件:
当A=1,DISPLAY=1 D=1时,DISPLAY=1;
当B=1,DISPLAY=0 C=1时,DISPLAY=0
(2)推断出DISPLAY状态保持的条件,设为E:E=(B&&DISPLAY)||(C&&DISPLAY)+H=BC&&DISPLAY+H=BC&&DISPLAY
(3)化简并得出DISPLAY的逻辑表达式:
DISPLAY≤A+D+E
(4)画出其逻辑电路图(状态机采用独热码编码方式)。
3 结 语
在此归纳出一套手工逻辑综合的方法和综合步骤,该方法适用于中小规模和超大规模中的核心电路部分的电路综合。同时手工综合后的效果与自动综合软件相比,其电路可靠且使用的门电路规模减少,功耗降低,延时达到最小。
