3. 电波数码显示钟完整电路图

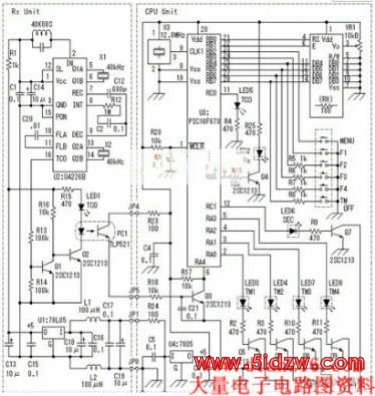

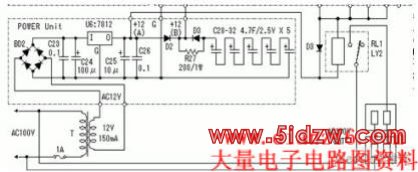

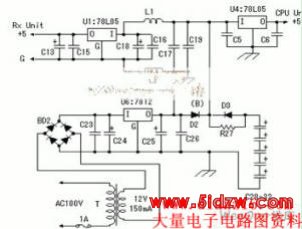

整个系统完整电路图见图3.1。
4.电波显示钟的控制处理软件设计

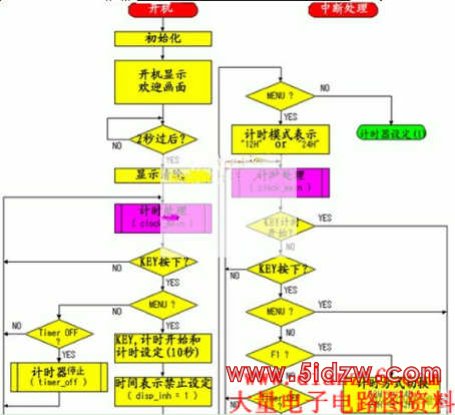

整个系统处理控制软件设计的流程如图4.1。
5. 信号编码介绍:
世界各国的电波钟表技术原理相同,但各主要国家关于标准时间信号的通过协议(简称码制)却不同。如:美国,时码代号WWVB,频率为60 KHz;德国,时码代号DCF,频率为77.5 KHz;英国,时码代号为MSF,频率为60 KHz;日本两个台,时码代号为JJY,频率分别为40 KHz和60 KHz;中国,时码代号为BPC,频率为68.5KHz.这使得一个国家的电波钟表不能在另一个国家正常接收信号和校准时间[4]。另外,不同国家和地区的无线电通信的电波环境不同,有的国家无线通信干扰小,如德国。而中国、美国的无线电环境较差,这又使得电波钟表是一个国家性的产品。目前全制式的电波钟表产品还未进入市场。
6. 结论:
本系统以PIC16F873单片机为核心部件,包括接收单元,中央处理显示单元和电源部分。利用软件编程,通过键盘控制和液晶显示实现了超长波的接收分析和处理功能、无信号时的时钟功能、LCD控制和KEY键控制功能以及对修正后的准确时间的显示功能,尽量做到硬件电路简单稳定,减小电磁干扰和其他环境干扰。
此项技术主要是以非常经济的成本,获取标准时间信号。而标准时间是现代社会重要技术支撑,可以在电波钟表产品基础上形成一个提供的应用标准时间的产业——时间技术产业。通过此技术人们可以十分经济和方便地获取高精度的标准时间,满足人们对标准时间的需求。除应用于日常生活外,电波钟表技术还可广泛应用于军事、科研、通讯、交通、邮电、计算机、工业控制、社会生活等领域。
