制作1200W的开关电源

标签：电源技术应用,电子制作网,http://www.5idzw.com 制作1200W的开关电源,http://www.5idzw.com
 MZ-15mA             RAD0.2         1    C10   可恢复保险丝15mA300v(约1K)
 MZ11                AXIAL0.4       1    R3*     （不安装）
 MZ11*               AXIAL0.4       1    R4*     （不安装）
 NIC165V             SIP6           1    J5      (控制模块-不安装)

 PM4020A/PM4060A     SIP16          1    J1      驱动模块（注意脚顺序）
 SW-4                DIP8           1    U1
 TD                  RAD0.2         1    TR
 U404                DIODE0.4       8    D1, D2, D3, D4, D9, D10, D11,D12
 U407                DIODE0.4       4    D7*, D8*, D18*, D19*   （不安装）

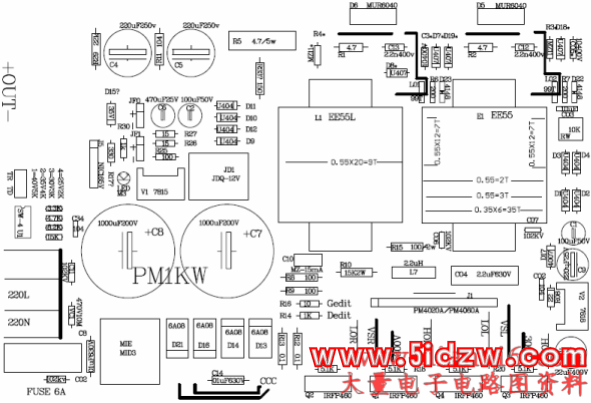

下面是电路版的元件分布图！请务必参考下面的元件值进行安装。图4：

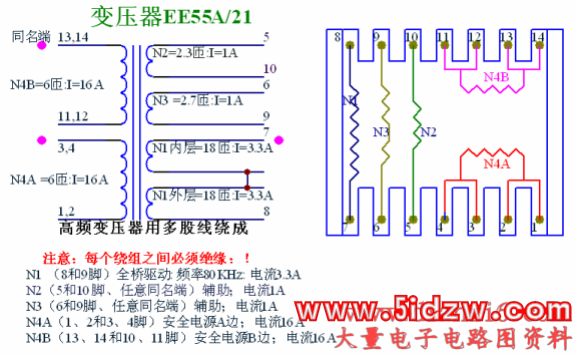

下面是主变压器的绕制方法电路图：图5：

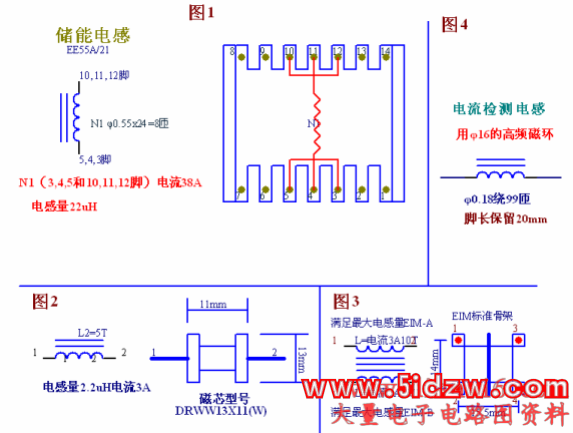

下面电路图是储能电感；及电源滤波电感；电流检测线圈；制作电路图。图6：

上一页  [1] [2] [3]

，制作1200W的开关电源
