ASW低音炮专用频率均衡放大器的设计制作

11-16 06:01:03 | http://www.5idzw.com | 电子制作 | 人气:665
标签:电子制作网,http://www.5idzw.com ASW低音炮专用频率均衡放大器的设计制作,http://www.5idzw.com

    超低频功放安装于音箱内,一般是不能随便打开箱体进行维护的,因而电路的可靠性应视为重中之重。为此,本电路除了在电路设计及调整方面下功夫之外,还为电路设置了多重简单有效的保护电路。图5所示为中点电位偏移保护和抗开/关机电流冲击保护电路。当输出点电位偏移>±2v时,说明电路已有故障,这时BG1、BG2通过接于功放输出中点(B点)的电阻R2检测到偏移信号,关闭BG3构成的继电器驱动电路,断开扬声器,使故障不致恶化,同时也保护了扬声器,电路的抗开/关机冲击噪声功能则通过定时元件R1、C3实现。本功放电路对称性好,开/关机时产生的冲击噪声虽不大,但作为一种附带功能仍有一定意义。图中D2为双色发光二极管,它兼有电源指示和故障指示功能,当电源开启时,R4得电,发光管发绿光,电路有故障或开机后3秒之内继电器断开,R3得电,发光管发橙光。

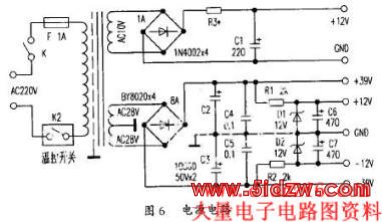

    在图6所示电源变压器初级引线处,还设有温控保护开关K2和过流保险管F。其中K2装在功放散热器上,当电路有故障或长时间大电流工作,使散热器温度上升到85℃时,K2自动断开,电路停止工作而使输出管得到保护,采用了上述保护措施后可使功放电路的可靠性大为提高。

4、电源电路
    电路采用了200W的EI型电源变压器,从而使功放拥有充足的能源,其整流滤波电路有三组输出电压,其中±39V电压供功放电路使用。其上接有10000uF的大滤波电解电容。±39V电压经R1、R2降压,D1、D2稳压获得±12V电压供前级频率均衡电路使用,另一组+12V电压供继电器保护电路使用,由于所用变压器只有一个10V小电流绕组,全波整流后所得12V电压有时会偏低,带不动继电器,为此滤波电容C1用得较大。故关机时继电器的反应会稍慢一些,读者制作时,如采用12V的交流电压,增加一只16Ω左右的限流电阻R3并减小c1的值,这一现象便可得到改善。

三、元器件选择
    双运放IC1采用NE5532或TL082均可,功放电路用的三极管要经过筛选配对,其中BG1-BG4的β值配对误差要<3%.BG5与BG6,BG7与BG3,BG9与BG10的β值配对误差要<5%,电位器VR1、VR2均选用日本ALPS牌的,其中VR1为“A”型,VR2为“B”型,继电器驱动管FN020为小功率达林顿管,也可用9013等普通小功率管代替,功放电路的小功率电阻要选用金属膜电阻,以提高电路工作点的稳定性与可靠性,继电器J选用12V5A双触点的,使用时双触点并联,散热器的结构可自由选择,但重量不宜小于半公斤。温控开关K2选用启动门限值为85℃,其形状如大功率三极管。其他元器件的选择无特殊要求,按图中标注的规格选用即可。

四、电路安装
    图1和图5电路可分别安装在一块万能电路板上,主功放电路可用结构类似的成品电路板改装,笔者使用的是一块闲置的“八达超级功放”印制板,只要根据电路走向切断或连接几根铜箔,补钻一些孔,连同±39V整流滤波电路均可安装在该板上。
    电路的输入莲花座、带宽和音量控制电位器、电源开关、发光管指示灯、电源保险管座可按图7所示安装在一块双线分音4端子音箱接线盒上,安装时用环氧树脂把原接线端子的4个孔封上,然后倒过来在另两个阶梯面上打孔安装上述元件。由于交流电源的两个元件也装在同一块板上,板的面积又较小,要将左边音频部分的元件用薄铁皮屏蔽起来,否则会引入少量交流声,控制板与电路板的信号连线全部要用屏蔽线,并单端接地,右下边的电源线孔和莲花插座背后的孔隙要用胶封上,并保证板上每个元件装好后均不漏气,这一点很重要!电源变压器和功放板可按图8所示位置安装在音箱底板上。


五、电路调整方法
    频率均衡电路和保护电路只要按电路图安装无误,一般无须调整便可正常工作。功放电路安装好,且检查无误后,要进行末级静态电流和输出中点零电位调整,方法是:先短路R11.在±39V电源输入端各串接一个1A的保险管,然后接通电源,若无异常现象出现,可用万用表测一下输出中点电压,若在±300mV以下,说明电路安装基本无问题,然后关掉电源,在R13或R14两端接一万用表,将其拨至0.5V档,再焊开R11的短路点,用300Ω左右的电位器代替R11接入电路,并将电位器调至阻值最小点,重新打开电源,慢慢调大电位器的阻值,使万用表的指示电压达到11mV,这时末极管的静态电流约为50mA,通电半小时后,电压表的指示会升高,散热器有温热感,这时再微调一下电位器使电压表指示为17mv,这时的静态电流约为80mA,BG7、BG8、BG9、BG10基极之间的电压分别为1.95v和1.1V,末极管的静态电流就调好了。这时再测一下输出中点电压,若在100mV左右,表明中点电位已在允许范围内,可不必调整,若中点电位达200mV以上,说明输入级差分对管的β值对称性差,可酌情更换其中的一两只试之,若中点电位仍不能回到允许值内,多换几次便可。调好后关掉电源,焊下代替R11的电位器,测其阻值,用一只阻值最接近的固定电阻焊在R11的位置上,调整即告完毕。将各部分的电路连接组合好,就可以放音乐试听了,如一切正常,按要求将各部分电路板装入音箱,一台调控自如,性能优良的有源超低频音箱,便可加盟您的AV系统,忠心耿耿地为您服务了。
