部分电动自行车充电器电路详解,http://www.5idzw.com
1.功率开关管不是NPN管而是VDMOS管；
2.没有自激启动电路，靠被充电电瓶启动脉宽调制芯片TL494。
显然，被充电电瓶没电或有故障时，充电器没法启动，并不是充电器本身有故障。
采用TOP226之类的充电器，电路虽然简洁，但TOP226本身和TVS配件目前较贵。
高频脉冲充电器，控制核心为单片机。这种充电器对已硫化电瓶有修复作用，还具有温度补偿功能，这种充电器价格比较贵。具有代表性的是36121充电器，内部有一块ABT6502芯片，由它测量电瓶电压和充电电流，控制充放电。充电主体部分是典型的半桥式充电器，充电的周期约513ms。所有的充电电流都是限流(2A)的。第一阶段是500ms充电，间隔1ms，放电3ms，10ms测量。在达到电池规定的开路电压以后，进入第二阶段。在第二阶段，充电电流没有变化，但是通过充电的占空比逐渐减少来维持开路电压。形成“伪恒压充电”，该阶段的负脉冲放电依然存在。当占空比下降到规定值的时候，进入浮充状态。第三阶段，调整(进一步减少)脉冲占空比，使充电电压为设定的浮充电压。
1.功率开关管不是NPN管而是VDMOS管；
2.没有自激启动电路，靠被充电电瓶启动脉宽调制芯片TL494。
显然，被充电电瓶没电或有故障时，充电器没法启动，并不是充电器本身有故障。
采用TOP226之类的充电器，电路虽然简洁，但TOP226本身和TVS配件目前较贵。
高频脉冲充电器，控制核心为单片机。这种充电器对已硫化电瓶有修复作用，还具有温度补偿功能，这种充电器价格比较贵。具有代表性的是36121充电器，内部有一块ABT6502芯片，由它测量电瓶电压和充电电流，控制充放电。充电主体部分是典型的半桥式充电器，充电的周期约513ms。所有的充电电流都是限流(2A)的。第一阶段是500ms充电，间隔1ms，放电3ms，10ms测量。在达到电池规定的开路电压以后，进入第二阶段。在第二阶段，充电电流没有变化，但是通过充电的占空比逐渐减少来维持开路电压。形成“伪恒压充电”，该阶段的负脉冲放电依然存在。当占空比下降到规定值的时候，进入浮充状态。第三阶段，调整(进一步减少)脉冲占空比，使充电电压为设定的浮充电压。
三、其他四种控制器与充电器电路

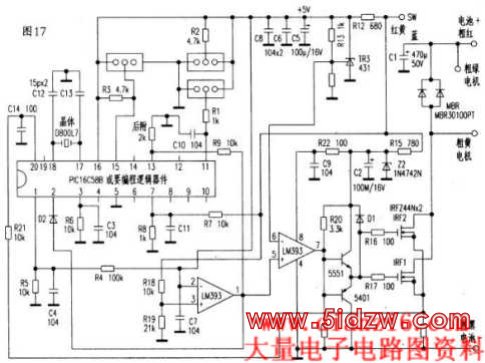

图17由PIC16C58B单片机为PWM核心的控制器，同类产品有英克莱TC22418有刷控制器，小羚羊SPMBC有刷控制器等。

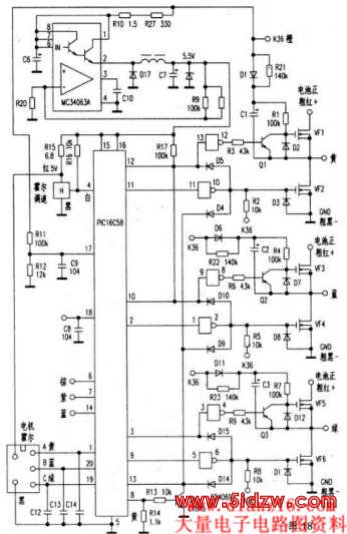

图18是天津中科的PIM6401，9，10KZX无刷控制器。其电路以PIC16C58单片机为核心，完成PWM控制和电极位置识别于一体，使电路更简洁。

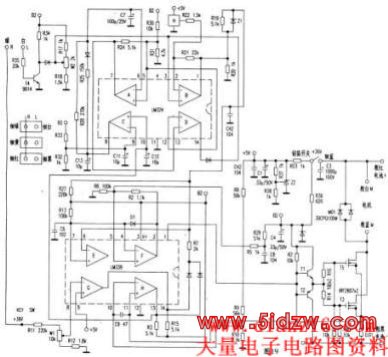

图19为以LM324四运放为PWM核心的控制器，其原理类同于LM393构成的控制器。

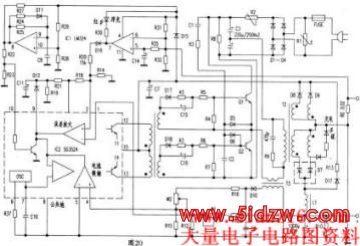

图20为河北KGC36018智能充电器，是一款以SG3524为核心的充电器电路。
