图8:同步整流控制中电机端线及逆变桥驱动电压。

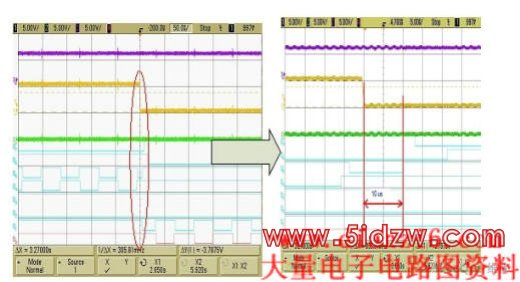

图9为同步整流控制下,霍尔信号输入及换相之间的波形图,其中紫、黄、绿色波形为霍尔输入信号,D0~D5为六路PWM输出信号,由图可以看出霍尔信号跳变至输出PWM换相之间的间隔为10us,正好为T13的滤波时间。
图9:利用霍尔传感器模式时的换相波形。
本文小结
本文阐述了利用英飞凌XC866/846中包含的CCU6E模块实现硬件霍尔换相和同步整流的方案,并进行了验证。与传统的利用软件扫描霍尔输入的方案相比,CCU6E可以自动进行霍尔信号滤波、采样、比较及换相等操作,CPU占用率低,占有软件资源少,换相误差小,电机控制效率高,对于高速电机等对换相误差要求高的应用,具有很大优势。
