对于PPT传感器的大多数测量参数和输出特性,用户都可以重新进行定义。下面就列举几个如何定义模拟输出特性的例子。
4.1 输出模拟电压控制
PPT传感器能够把高低电平门限值按50mV的增量步长设置成0-5V之间的任何一个值。使用DB-9或DB-25针连接器可以把PPT的三个管脚连接到计算机的并口上,其连接对应关系和表2所示。
表2 通讯线缆连接表
PPT传感器默认的通讯设置波特率为9600bps,8个数据位,无奇偶校验,一个停止位。用户通过一个终端应用程序可以重新定义PPT传感器的零点压力和满量程输出电压。但终端应用程序端的通讯设置必须和PPT传感器保持一致。
当PPT传感器加上电源后,它就会自动传输一个描述PPT传感器范围和类型的启动信号。当机器准备好后,输入下列命令并等待响应,即可确认计算机和PPT传感器之间的通讯是否准备好。符号（cr）表示按ENTER或RETURN键：
输入：﹡99S=（cr）
PPR 响应：01S=00052036
如果一个PPT压力传感器的压力范围为0psi～20psi,输出范围为0V～5V,参照下面的例子即可将新的零点压力输出电压定义为1V,满量程输出电压定义为4.85V：
输入 注释
＊00VE=RAM（cr） ; 写使能
＊00L=20（cr）; 设置零点为1V
＊00H=97（cr）; 设置满量程为4.85V
＊00DA=ON（cr）; 打开模拟输出
＊OOAN=ON（cr）; 打开用户电压设置
＊OOWE=（cr）; 把数据存储到EEPROM有效
＊OOSP=ALL（cr）; 把改变的数据存储到EEPROM
至此,PPT传感器的模拟电压输出范围便被设置为1V～4.85V。
如果PPT压力传感器的范围为12psi～16psi,它本来的压力量程为0psi～20psi,这样,在数字模式下,可以通过使用压力窗口（W）和偏置（O）命令来对压力量程进行重新定义。方式如下：
输入 注释
＊00WE=RAM（cr） ; 写使能
＊000=60（cr）; 设置起始压力为满量程的60%
＊00W=20（cr）; 设置压力窗口为满量程的60%
＊00WE=（cr）; 把数据存储到EEPROM有效
＊OOSP=ALL（cr）; 把改变的数据存储到EEPROM
通过上面两个例子,压力传感器就可在12 psi时输出1V而在16 psi时输出4.85V。
4.2 远程检测控制

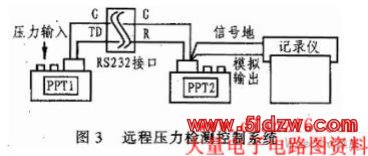

如果要使用一个绘图仪或其它模拟输出设备来记录和监视远端的压力测量数据,那么,一个有效的方法就是通过RS232总线让PPT1压力传感器传输一个数字压力信号到绘图仪,然后在靠近绘图仪的传感器PPT2上把这个信号还原成模拟信号,图3所示是一个远程压力检测控制系统的连接图。由于RS232总线具有很好的抗噪声能力和很低的连接损耗,因此,用户可以把两个PPT传感器之间的距离扩展到几公里。
使用两个PPT传感器来进行远距离检测控制是一种简单并且快速的实现方法,该方法对软件没有什么特殊要求。使用这种技术可以同时在RS232总线上挂接9个PPT传感器,但在上电前,必须对传感器进行下述定义：
输入 注释
（对PPT1的命令）
＊00WE=RAM（cr） ; 写使能
＊00ID=01（cr）; 设置器件ID为1
＊01ID=91（cr）; 设置组ID号为91
＊01DA=U（cr）; 设置为数字压力输出模式
＊O1MO=P4（cr）; 二进制输出模式
＊O1SP=ALL（cr）; 把数据存储到EEPROM有效
＊OOSP=ALL（cr）; 把改变的数据存储到EEPROM
（对PPT2的命令）
＊00WE=RAM（cr） ; 写使能
＊00ID=02（cr）; 设置器件ID为2
＊02ID=91（cr）; 设置组ID号为91
＊02DA=R（cr）; 设置为数字转换成模拟输出模式
＊O2NE=DAC（cr）; 写DAC数据转换器有效
＊O2WE（cr）; 把数据存储到EEPROM有效
＊O2SP=ALL（cr）; 把改变的数据存储到EEPROM
另外,通过RS232总线可以将一个PPT连接到另外的PPT组上,但是要给每组定义一个唯一的组号,组号可以从90到98。
4.3 4-20mA电流环过程控制
4-20mA电流环接口在很多工业处理控制和工厂自动化系统中具有广泛的应用。采用电流环输出在工厂环境中进行远距离传播具有很好的抗干扰性能。

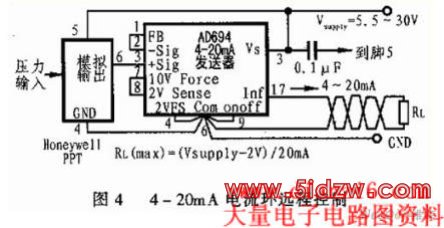

图4所示是选用一个AD*（4-20mA电流转换器）和一个电容器来完成这项工作的电路图。
该设计将40英寸水柱（1.5psi）时的输出定义为4mA,把400英寸水柱（15psi）
时的输出设定为20mA。如果读取压力的积分时间设定为1秒,则可以大大减少噪声。把PPT连接到计算机上可通过输入以下命令来实现：
＊00WE=RAM（cr） ; 写使能
＊00DU=INWC（cr）; 设置单位为inwc（英寸水柱）
＊00DA=B（cr）; 压力传感器输出模拟信号
＊00F=400（cr）; 设置满量程为400inwc
＊OOW=90（cr）; 设置压力窗口为360inwc（90%FS）
＊OOO=10（cr）; 设置压力偏置为40inwc（10%FS）
＊OOH=40（cr）; 设置输出最大为2V
＊00AN=ON（cr）; 输出范围40～400inwc,0～2V
＊O0I=M10（cr）; 设置积分时间为1秒
＊O0WE（cr）; 把数据存储到EEPROM有效
＊O0SP=ALL（cr）; 把改变的数据存储到EEPROM
PPT系列智能压力传感器以其优良的性能、灵活的组态、合理的价格而在航空仪表、医疗设备、环境监测及过程控制系统中具有广泛的应用。
