保护板背面设有串行EEPROM存储芯片
对保护板解密和解锁是两个不同的工作。简单来说，只有先解密才能进入电池管理系统，只有对电池管理系统解锁才能更改电池各项参数和使用信息。如果只换电芯、不解锁，则无法达到令人满意的效果(比如：电池只能充到最后一次记录下来的满充容量、电池管理信息会显示维修之前使用过的次数)。
www.5idzw.com
我们使用专业设备和相关软件对保护板进行解密解锁。当然，要根据电池管理芯片设计厂家的不同，选用相应的设备。
使用专业设备和相关软件对保护板进行解密解锁
根据电池管理芯片设计厂家的不同，选用相应的设备
根据电池管理芯片设计厂家的不同，选用相应的设备

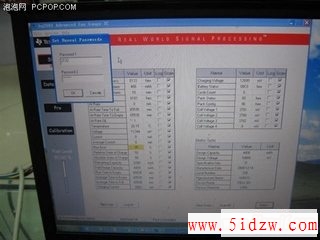

保护板解密解锁相关软件

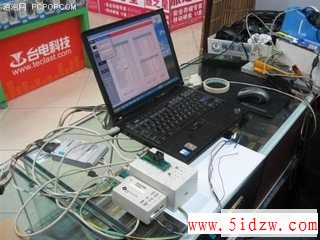

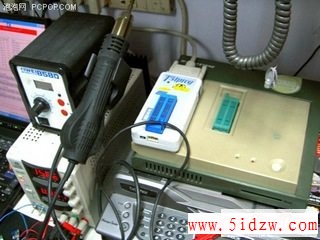

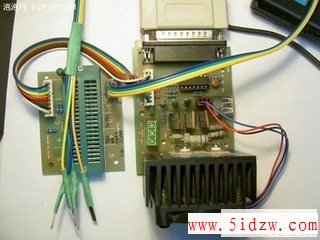

编程器
如果保护板硬件损坏，我们还要用到示波器、万用表和逻辑分析仪。

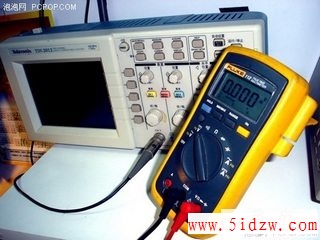

示波器(左)和万用表(右)

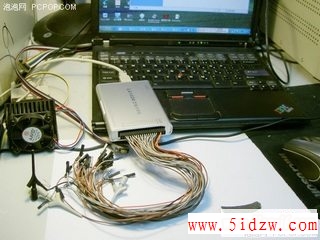

逻辑分析仪
搞定保护板之后，就该处理电芯了。下面，我就为大家介绍一下电芯的分选、搭配和组合。
www.5idzw.com
首先，我们要使用分容柜和内阻仪对电芯的容量、内阻、电压进行分选，挑出各方面参数都比较相近的进行配组。

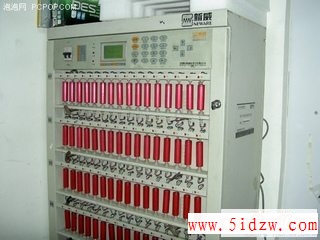

分容柜

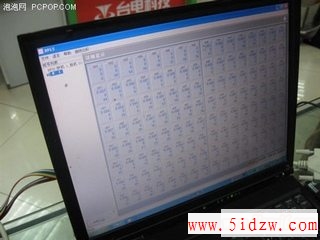

分容柜管理软件

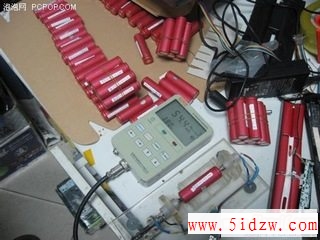

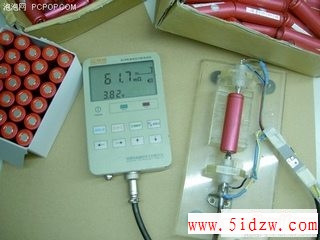

内阻仪
挑出各方面参数都比较相近的进行配组
然后，我们会使用点焊机和镍片，将电芯组合到一起。

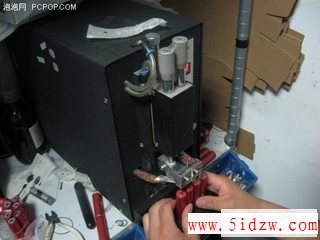

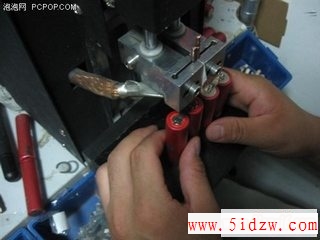

点焊机

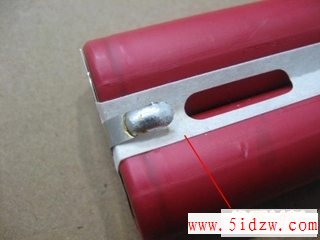

用点焊机和镍片将电芯组合到一起
有镍片，就有镀镍片。镀镍片的主要材料是铁，其实就是在铁片上薄薄的镀了一层镍，单位重量的成本比镍片低60多倍。
我们公司使用的镍片，全都采用圆角设计

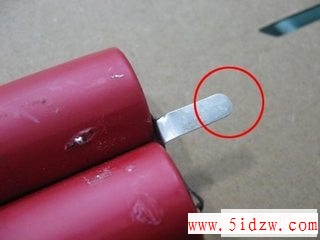

平头镍片和圆角镍片
说到镍片，有个小窍门可以跟大家分享一下。我们公司使用的镍片，全都采用圆角设计。与常见的平头镍片相比，圆角镍片具有防刺穿等优点，可以有效地避免短路现象。
www.5idzw.com
对保护板解密解锁、对电芯组合完毕之后，就可以把壳、保护板和电芯组装到一起了。

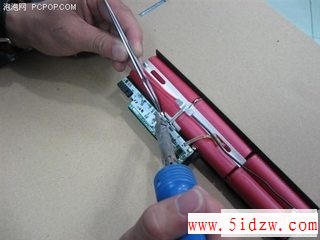

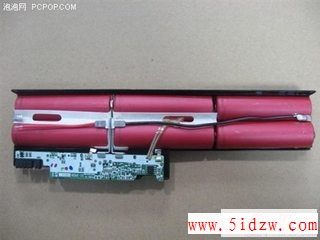

把壳、保护板和电芯组装到一起
把壳、保护板和电芯组装到一起
组装过程中，维修人员要保持认真严谨的工作态度。
优质材料
